I2C ir LCD keitiklis HD44780

Konwerter sygnału I2C dla wyświetlacza LCD ze sterownikiem HD44780

 Opis

 Uniwersalny moduł umożliwia sterowanie wyświetlaczem alfanumerycznym 2X16, 4X20 zgodnym z HD44780 za pomocą szyny I2c.

Konwerter pozwala na zaoszczędzenie pinów w Arduino, wykorzystując tylko dwa przewody sygnałowe SCL i SDA od magistrali TWI. Konwerter jest zgodny z większością wyświetlaczy LCD dostępnych na rynku.

Biblioteka, jak i wszelkie inne informacje znajdują się w dziale: Ważne linki, zalecamy uważne przeczytanie wszystkich informacji tam zawartych.

 Cechy produktu

• Konwerter I2C dla wyświetlacza ze sterownikiem HD44780, dzięki któremu do obsługi ekranu potrzebne są tylko dwie linie - SDA i SCL
• Interfejsem komunikacyjnym z płytą główną jest cyfrowa magistrale I2C
• Poprzez magistralę, z poziomu Arduino można sterować zarówno wyświetlanym tekstem jak i podświetleniem, włączając lub wyłączając je w dowolnej chwili.
• Na płytce znajduje się także potencjometr do regulacji kontrastu.

• Moduł zawiera Układ PCF8574
• Napięcie zasilania układu to 3,6V do 5V
• Możliwość sterowania podświetleniem programowo: lcd.backlight(); ,  lcd.noBacklight();

• Możliwość zmiany adresu magistrali poprzez lutowanie zworek A0, A1, A2

• Moduł posiada wyprowadzenia goldpin, umożliwiające łatwe wlutowanie do wyświetlacza
• Układ posiada cztery wyprowadzenia oraz zworkę, której wyciągniecie powoduje wyłączenie podświetlenia ekranu.

• Wygląd po wlutowaniu do wyświetlacza LCD
• Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.
• Produkt kompatybilny z Arduino

• Pasujący do tego wyświetlacz - wyświetlacz 2x16

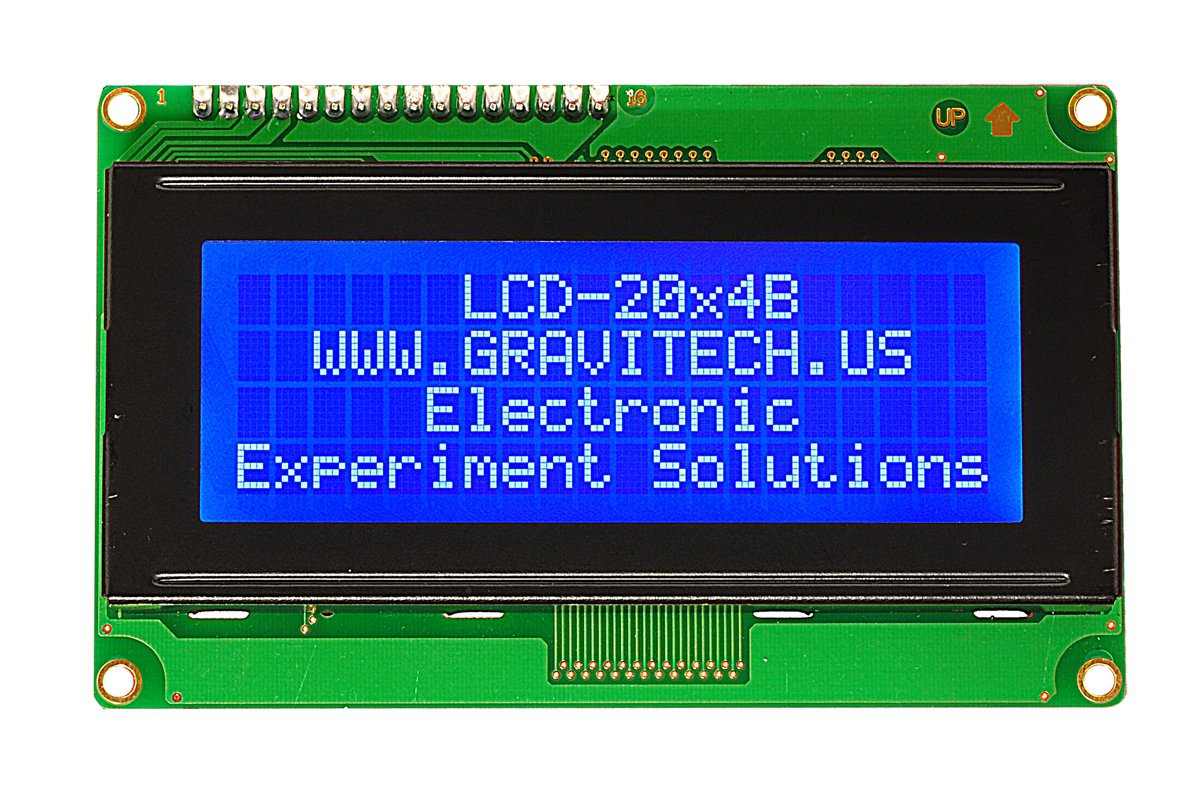

• Jak i do tego wyświetlacza - wyświetlacz 4x20



 Dane techniczne

• Konwerter magistrali I2C
• Napięcie zasilania układu to 3,6V do 5V
• Komunikacja z Arduino: magistrala I2C
• Domyślny adres magistrali: 0x27, 0x3F lub inny po wlutowaniu zworek
• Wymiary: 42x20x12 mm

 Wyprowadzenia pinów



• GND - Masa.
• VCC - Zasilanie +5 V.
• SDA - Linia danych magistrali I2C.
• SCL - Linia zegarowa magistrali I2C.

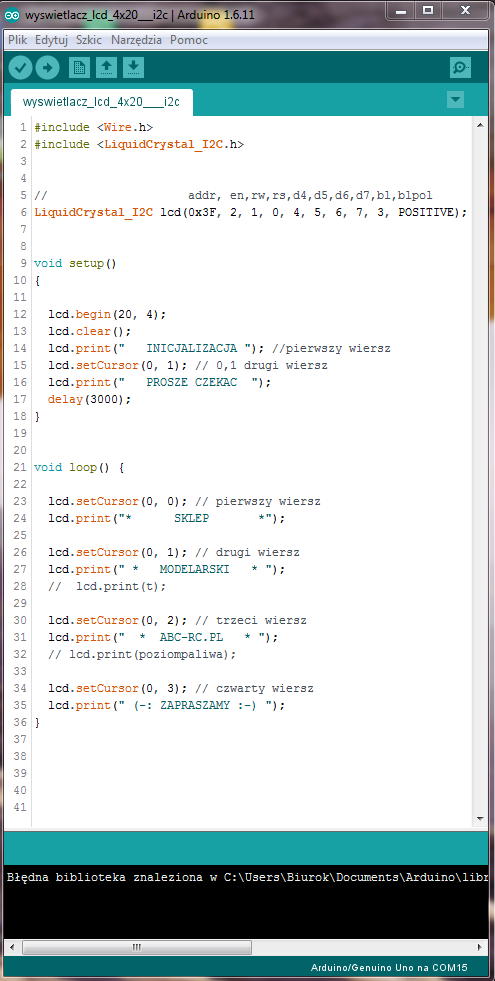

 Sketch w arduino IDE do ovsługi wyświetlaczy 2x16 i 4x20 (należy zmienić w viod.Setup).





 Ważne linki



• Biblioteki do Arduino
• W razie problemów - forum



 Opis i biblioteka





 Podłączenie do Arduino
