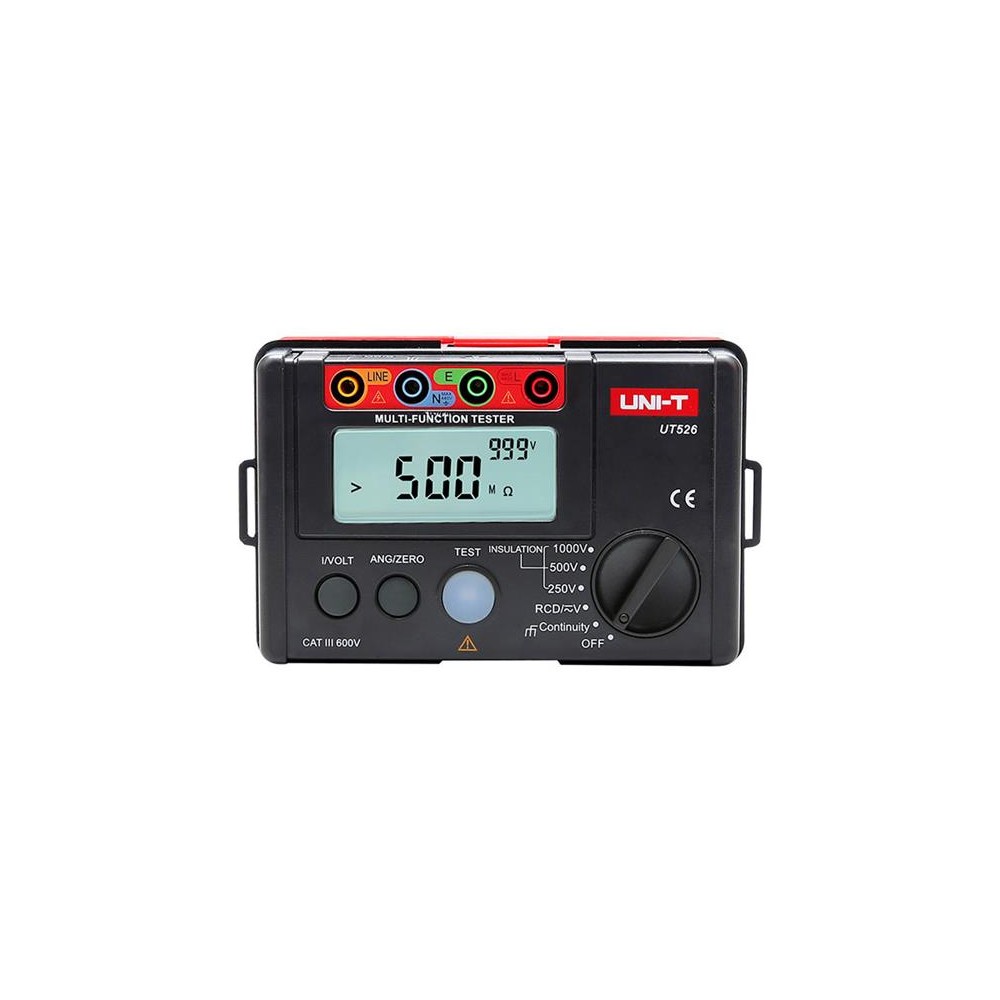

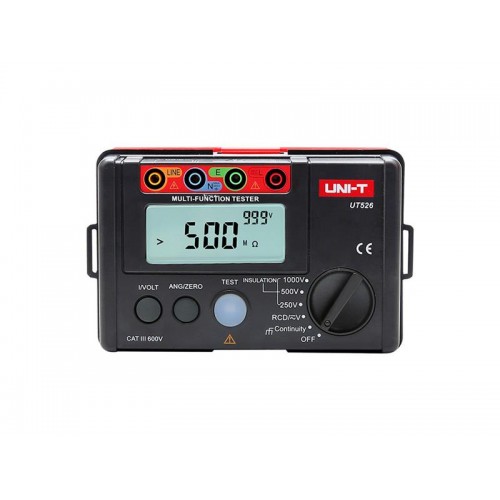

Elektros testeris UNI-T UT526

Elektros testeris UNI-T UT526
UT526 yra universalus matavimo ir bandymo prietaisas, skirtas elektros prietaisams tikrinti. Juo galima patikrinti automatinių jungiklių įrangą, išmatuoti įžeminimo kontūro varžą, išmatuoti izoliacijos varžą, išmatuoti kintamosios įtampos dažnį ir išmatuoti nuolatinę bei kintamąją įtampą. Prietaisas naujai suprojektuotas patvariame korpuse su naujomis analoginėmis, skaitmeninėmis ir mikroprocesorinėmis grandinėmis.
Šis prietaisas suprojektuotas, pagamintas ir išbandytas pagal saugos standartą IEC61010 (Saugos reikalavimai elektros įrangai) CATIII 600 V viršįtampių kategorijoje. Jis visiškai atitinka standarto ČSN EN 61557 reikalavimus, taikomus izoliacijos ir pereinamųjų procesų varžai matuoti.


Gaminio parametrai :

- maksimalus rodmuo: 9999
- ekrano matmenys: 71 x 34 mm
- ekranas rodo: funkcijų režimai, vertės, vienetai ir simboliai
- diapazono perjungimas: automatinis
- automatinių jungiklių suveikimo laiko matavimas: 10 mA, 30 mA, 100 mA, 300 mA tipai
- įžeminimo kontūro matavimas: 0.01Ω iki 2000Ω
- izoliacijos varžos matavimas: nuo 0,05 MΩ iki 1MΩ
- kintamosios įtampos dažnio matavimas: nuo 20 Hz iki 100 Hz diapazone
- kintamosios ir nuolatinės įtampos matavimas: nuo 0 V iki 440 V
- maitinimo šaltinis: 6 vnt. šarminių baterijų 1.5V AA
- nepakeičiamas kiekvieno patikros techniko pagalbininkas
- kalibravimo protokolą reikia užsisakyti atskirai
- neįtikėtinas kainos ir kokybės santykis


techniniai parametrai :

automatinių jungiklių suveikimo laiko matavimas
srovės matavimas: 10 mA / 30 mA / 100 mA / 300 mA
matavimo įtampa: 220 V ± 10 %, dažnis nuo 45 Hz iki 65 Hz
matavimo srovės tikslumas esant kintamajai 220 V įtampai: ± (10 % + 2)
laiko matavimo diapazonas, esant 10 mA srovei: nuo 0 iki 2000 ms
laiko matavimo diapazonas, esant 30 mA srovei): 0-500 msec
laiko matavimo diapazonas esant 100 mA srovei): 0-300 msec
laiko matavimo diapazonas esant 300 mA srovei): 0-300 msec
laiko matavimo tikslumas: ± (5 % + 2)


įžeminimo kilpos matavimas
matavimo vardinė įtampa: apie 5,0 V
matavimo srovė: >200 mA, kilpos varžos matavimo diapazonas: nuo 0,01Ω iki 2000Ω
matavimo tikslumas: 0.01Ω iki 2000Ω ± (2 % + 5)


Izoliacijos varžos matavimas
bandymo vardinė ne-apkrovos įtampa: DC 250V ± 10 % arba 500V ± 10 % arba 1000V ± 10 %
matavimo diapazonas: 0,05 iki 200MΩ, arba 0,05 iki 300MΩ, arba 0,05 iki 500MΩ
vardinė matavimo srovė esant 250kΩ, 500kΩ arba 1MΩ apkrovai: 0.9mA iki 1,1mA
trumpoji-grandinės srovė: Matavimo tikslumas 0.nuo 05MΩ iki 500MΩ: ± (5 % + 5)


Kintamosios ir nuolatinės įtampos matavimas
Nuolatinės srovės matavimo diapazonas: nuo 0 iki ± 440V
Kintamosios srovės matavimo diapazonas: nuo 0 iki 440V (50 / 60 Hz)
skiriamoji geba: 1V
matavimo tikslumas: ± (2 % + 3)
įtampos matavimas diapazone

Dažnio matavimas
matavimo diapazonas: 20Hz-100Hz
skiriamoji geba: 1Hz
matavimo tikslumas: tik etaloninis



Bendrieji parametrai :

- išsikrovusio akumuliatoriaus indikacija: taip, simbolis "" ekrane
- perkrovos indikacija (už diapazono ribų): taip, simbolis "OL" ekrane
- maitinimo šaltinis: 1.5V AA baterijos, 6 vnt.
- srovės suvartojimas: bazinis apie 10 mA, apie 50 mA esant 1000 V diapazonui
- LCD ekrano matmenys: 71 x 34 mm
- darbo aplinka: temperatūra nuo 0 iki + 40 °C, drėgmė maks. 85% RH
- nurodytas tikslumas garantuojamas aplinkoje: temperatūra 23 ± 5 °C, drėgmė: 45-75% RH
- laikymo aplinka: temperatūra nuo -20 °C iki + 60 °C, drėgmė maks. 90 % RH
- prietaiso matmenys: 160 x 100 x 71 mm
- prietaiso spalva: raudona ir pilka
- prietaiso svoris: 380 g
- svoris: 0,7 kg (įskaitant baterijas)


Individualios pakuotės turinys :

- prietaisas UT526: 1 vnt.
- baterija 1,5 V, AA: 6 vnt.
- testavimo laidai su krokodilo spaustukais: (raudonas, žalias, mėlynas)
- dėklas: 1 vnt.
- naudojimo instrukcija: 1 vnt.


Didmeninė pakuotė :

- standartinis kiekis dėžutėje: 10 vnt.
- standartinės dėžutės matmenys: 445 x 440 x 180 mm (0,063 CBM)
- bendras standartinės dėžutės svoris: 12,8 kg



Gamintojas: UNI-TREND
