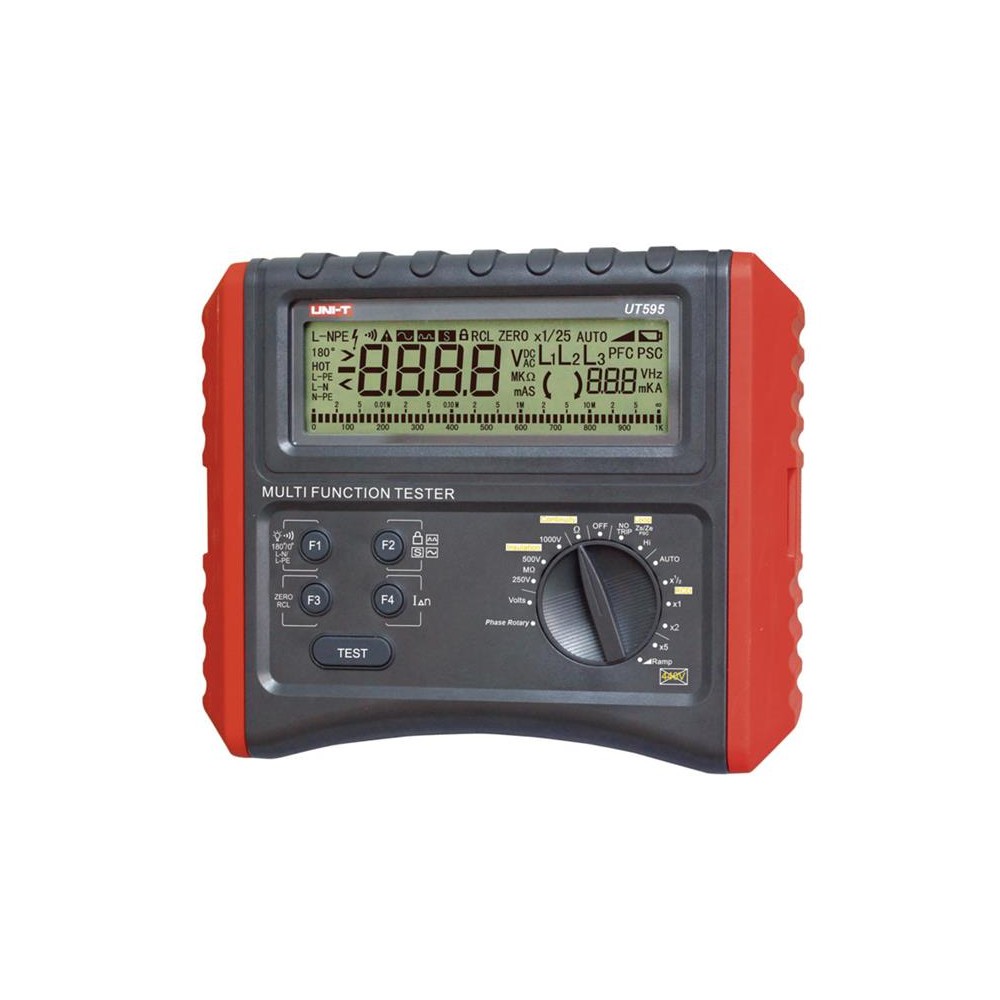

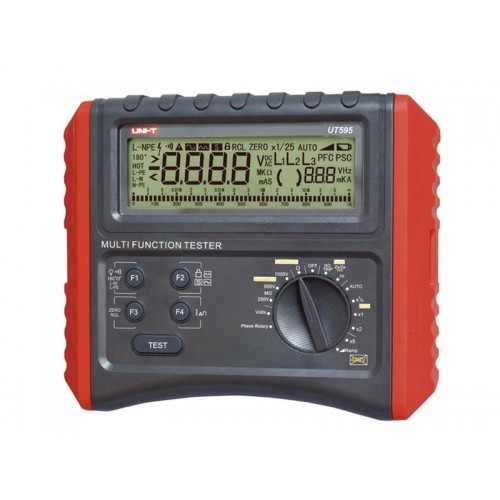

Daugiafunkcinis elektros testeris UNI-T UT595

Daugiafunkcinis elektros testeris UNI-T UT595
UT 595 yra universalus matavimo ir bandymo prietaisas, skirtas elektros prietaisams tikrinti. Juo galima automatizuotai kontroliuoti automatinių jungiklių suveikimo laiką, matuoti nuotėkio sroves, matuoti įžeminimo kontūro impedanciją ir įžeminimo vientisumą, matuoti izoliacijos varžą, matuoti kintamosios įtampos dažnį ir matuoti nuolatinę bei kintamąją įtampą, fazių seką trijuose-fazių paskirstymuose.
Prietaisas sukurtas naujos išvaizdos, su dideliu daugiafunkciniu ekranu, kuriame yra penkiasdešimties vienetų juostinis indikatorius. Jis turi patvarų dangtelį ir naujas analogines, skaitmenines ir mikroprocesorines grandines.
Šis prietaisas suprojektuotas, pagamintas ir išbandytas pagal saugos standartą IEC61010 (Saugos reikalavimai elektros įrangai) CATIII 300 V viršįtampių kategorijoje. Jis visiškai atitinka standarto ČSN EN 61557 reikalavimus, taikomus matuojant izoliacijos ir pereinamųjų procesų varžą.
UT595 yra idealus įrankis kiekvieno elektriko ir revizijos techniko elektros apsaugos elementų priežiūrai, bandymams ir patikrai.


Gaminio parametrai :
- maksimalus rodmuo: 9999, analoginė juosta 50 padalų
- LCD ekranas su apšvietimu, kurio matmenys: 125 mm × 37 mm
- ekranas rodo: funkcijų režimai, vertės, vienetai ir simboliai
- funkcijų perjungimas: sukamasis 15-padėties jungiklis
- diapazono perjungimas: automatinis
- srovės apsaugų srovės matavimas: tipai: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA
- galimybė keisti fazės kampą 0 ° / 180 °, kad būtų galima nustatyti greičiausią apsaugų įrangos laiką
- pasirinktinis pusės-bangos / visos-bangos bandymo režimas ir atgalinis skaičiavimas (30 sek.)
- automatiniai automatinių jungiklių bandymai: nuoseklus nuotėkio srovių perjungimas, tolygus nuotėkio srovės didėjimas iki jungiklio įrangos
- išmatuotų verčių saugojimas atmintyje
- kilpos impedanso / gedimo srovės (PFC) / trumpojo jungimo srovės (PSC) testas: 0.05Ω iki 2000Ω
- įžeminimo vientisumo matavimas: diapazone nuo 0,01Ω iki 200Ω
- izoliacijos varžos matavimas: nuo 0,05 MΩ iki 1MΩ esant bandomajai įtampai 250V / 500V / 1000V
- kintamosios įtampos dažnio matavimas: diapazone nuo 20Hz iki 100Hz
- kintamosios ir nuolatinės įtampos matavimas: nuo 0V iki 440V, automatinė kintamosios / nuolatinės / poliariškumo skiriamoji geba
- fazių sekos matavimas: fazių sekos indikacija, sukimosi kryptis
- maitinimo šaltinis: 6 vnt. šarminių 1,5 V AA baterijų
- kalibravimo protokolas: -turi būti užsakytas atskirai
- automatinis prietaiso išjungimas
- užraktas raktu
- nepakeičiamas kiekvieno tikrinimo techniko pagalbininkas


Techniniai parametrai :

- Automatinių jungiklių matavimas

matavimo srovės pasirinkimas I: 10 mA / 30 mA / 100 mA / 300 mA / 500 mA
matavimo įtampa: 220V ± 10 %, dažnis nuo 45 Hz iki 65 Hz
matavimo srovės tikslumas esant kintamajai 220V įtampai: ± (10 % + 2)
automatinis jungiklio bandymas, kai srovė I: 50 %, 100 %, 200 %, 500 % išjungimo srovės
srovės matavimo diapazonas, kai srovė ½ * I, Δn: nuo 0 iki 2000 ms
laiko matavimo diapazonas, kai srovė 1 * I, Δn: 0-500 ms (su atgalinio skaičiavimo funkcija)
laiko matavimo diapazonas prie srovės 1 * I, Δn: 0-300 ms
laiko matavimo diapazonas prie srovės 2 * I, Δn: 0-200 ms (su atgalinio skaičiavimo funkcija)
laiko matavimo diapazonas prie srovės 2 * I, Δn: 0-150 ms
laiko matavimo diapazonas prie srovės 5 * I, Δn:
laiko matavimo tikslumas: ± (5 % + 5)
fazės kampo keitimo galimybė 0° / 180°


- kilpos / gedimo srovės (PFC) / trumpojo jungimo srovės (PSC) matavimas

darbinė įtampa: 220 V ± 10 % / 195-440 V / 45-65 Hz
matavimo srovė ir laikas: 20 A / 20 ms
matavimo diapazonai: 0.05Ω iki 1,99Ω; 2,0Ω iki 19,9Ω; 20Ω iki 2000Ω
mažiausia skiriamoji geba: 0,01Ω
trumpojo-jungimo srovė: 0kA iki 26kA
tikslumas: ± (5% + 5)


- žemės vientisumo matavimas

vardinė matavimo įtampa: apie 5V
matavimo srovė: daugiau nei 200mA
matavimo diapazonas: 0.nuo 01Ω iki 200Ω
tikslumas diapazone nuo 0,01Ω iki 200Ω: ± (2 % + 5)


- Izoliacijos varžos matavimas

vardinė bandymo ne-apkrovos įtampa: DC 250V ± 10 % arba 500V ± 10 % arba 1000V ± 10 %
matavimo diapazonas: nuo 0,05 iki 250MΩ, arba nuo 0,05 iki 500MΩ, arba nuo 0,05 iki 1000MΩ
vardinė matavimo srovė esant 250kΩ, 500kΩ arba 1MΩ apkrovai: 0.9mA iki 1,1mA
trumpoji-grandinės srovė: matavimo tikslumas 0.nuo 05MΩ iki 1000MΩ: ± (5% + 5)


- kintamosios ir nuolatinės įtampos matavimas

nuolatinės įtampos matavimo diapazonas: nuo 0 iki ± 440V
kintamosios įtampos matavimo diapazonas: nuo 0 iki 440V (50 / 60Hz)
skiriamoji geba: 1V
matavimo tikslumas:
±

- Dažnio matavimas

matavimo diapazonas: nuo 20Hz iki 100Hz
skiriamoji geba: 1Hz
Matavimo tikslumas: tik etaloninis


- Fazių sekos matavimas

įtampai: trijų-fazių kintamosios srovės nuo 100V iki 440V / nuo 45 iki 65Hz
fazių seka: L1 → L2 → L3 sukimasis į priekį; L1 → L2 → L3 sukimasis į priešingą pusę
fazės įtampos kritimas: fazės kritimas L1, L2 arba L3 bus rodomas LCD ekrane


Bendrieji parametrai :

- automatinio diapazono pasirinkimo funkcija: taip
- išsikrovusio akumuliatoriaus indikacija: taip, simbolis "" ekrane
- perkrovos indikacija (už diapazono ribų): taip, simbolis "OL" ekrane
- maitinimo šaltinis: 1.5V AA baterijos, 6 vnt.
- srovės suvartojimas: pagrindinis apie 10 mA, apie 50 mA esant 1000 V diapazonui
- LCD ekrano matmenys: 125 × 37 mm
- darbo aplinka: temperatūra nuo 0 °C iki + 40 °C, drėgmė maks. 85 % RH
- nurodytas tikslumas garantuojamas aplinkoje: temperatūra 23 ± 5 °C, drėgmė: 45-75 % RH
- laikymo aplinka: temperatūra nuo -20 °C iki + 60 °C, drėgmė maks. 90 % RH
- svoris: 1 kg (įskaitant baterijas)
- prietaiso matmenys: 210 x 90 x 175 mm
- prietaiso spalva: raudona ir pilka


Individualios pakuotės turinys :

- prietaisas UT595: 1 vnt.
- bandymo laidai: 3 vnt. (specialūs raudoni × 1, žali × 1, juodi × 1)
- šarminė 1,5 V AA baterija: 6 vnt.
- nešiojamas dėklas: 1 vnt.
- naudojimo instrukcija:


Didmeninė pakuotė :

- standartinis kiekis dėžutėje: 4 vnt.
- standartinės dėžutės matmenys: 510 × 330 × 300 mm
- standartinis bendras dėžutės svoris: 15 kg


Gamintojas: UNI-TREND
