Izoliacijos varžos testeris UNI-T UT502A

Izoliacijos varžos testeris UNI-T UT502A

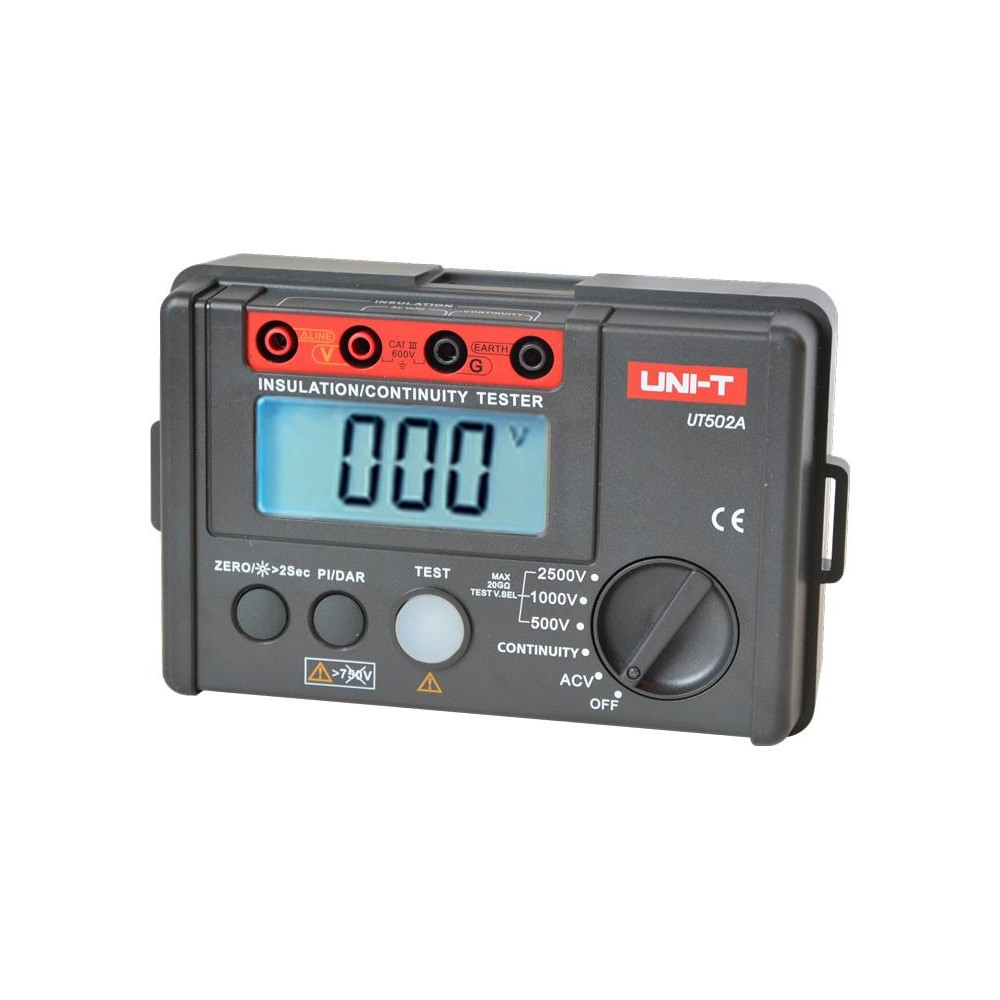

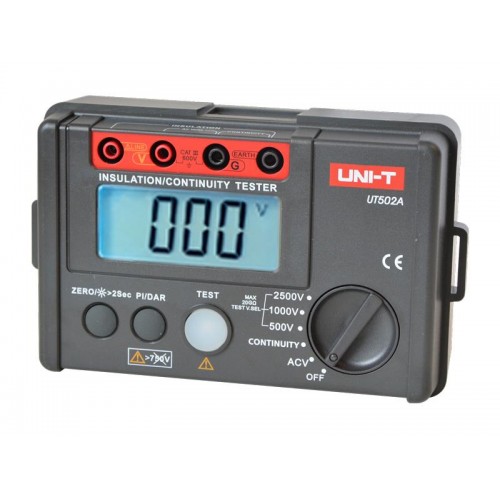

Izoliacijos varžos testeris UT502A.
UT500 serijos elektros izoliacijos testeriai naudojami elektros įrangos ir buitinių prietaisų izoliacijos varžai matuoti atliekant reguliarius patikrinimus. Tai atliekama matuojant izoliacijos varžą tarp elektros grandinių arba tarp grandinių ir įžeminimo (įrangos įžeminimo). UT500 serijos prietaisais galima matuoti izoliacijos varžą, kintamąją įtampą, mažąją varžą, PI (poliarizacijos indeksą) ir DAR (dielektrinę absorbciją). Atskiri UT500 serijos prietaisai vienas nuo kito skiriasi bandomosios įtampos diapazonais (UT501A nuo 100 V iki 1000 V, UT501B nuo 250 V iki 1000 V, UT502A nuo 500 V iki 2500 V), didžiausia matuojama izoliacijos varža (UT501A nuo 0MΩ iki 5GΩ, UT501B nuo 0MΩ iki 5GΩ, UT502A nuo 0MΩ iki 20GΩ) ir kai kuriais kitais parametrais.

Tai bandymo ir tikrinimo prietaisai, skirti užtikrinti tinkamą transformatorių, generatorių, aukštos-įtampos variklių, galios kondensatorių, maitinimo kabelių, ribotuvų, jungiklių, jungiklių, elektros mašinų ir prietaisų veikimą. Tai idealūs prietaisai elektros techninei priežiūrai atlikti, jie gaminami pagal IEC61010 ir IEC61557 standartus.

UT502A parametrai:

- izoliacijos varžos matavimas nuo 0MΩ iki 5.5GΩ
- nuolatinės įtampos bandymas 500V / 1000V / 2500V
- poliarizacijos indekso ir dielektrinės absorbcijos matavimas
- mažos varžos matavimas nuo 0 iki 200Ω
- kintamosios įtampos matavimas nuo 30 iki 600V (50 / 60Hz)
- perkrovos matavimas indikacija esant> 22GΩ
- LCD ekranas su foniniu apšvietimu, kurio diapazonas 1999
- automatinis diapazono perjungimas
- antrinis ekranas, skirtas bandymo įtampai ir įjungtoms funkcijoms rodyti
- įspėjamoji raudona lemputė
- maitinimo šaltinis 6x baterija 1.5 V (AA)
- išsikrovusios baterijos indikacija
- apsauga nuo viršįtampių CATIII 600 V


Techniniai parametrai UT502A:

- vardinė bandymo įtampa / izoliacijos varžos matavimo diapazonas / vardinė matavimo srovė / vidinė varža
500 V / nuo 0,00 MΩ iki 5,5 GΩ / nuo 1,00 mA iki 1,10 mA / 500 kΩ
1000 V / 0.nuo 00MΩ iki 5,5GΩ / nuo 1,00 mA iki 1,10mA / 1MΩ
2500V / nuo 0,00MΩ iki 20GΩ / nuo 1,00 mA iki 1,10mA / 1MΩ
- atviros grandinės įtampos tolerancija: + 10%
- trumpojo-bandymo įtampos srovė: mažesnė nei 1,8 mA
- izoliacijos varžos matavimo tikslumo diapazonas: 0.nuo 00MΩ iki 99,9MΩ: ± (3% + 5) / nuo 100MΩ iki 10GΩ: ± (5% + 5) / nuo 10GΩ iki 20GΩ: ± (10% + 5)

- poliarizacijos indekso matavimas 10 minučių / 1 minutė
- PI vertė / kriterijus: ≥ 4 / geriausias, nuo 4 iki 2 / geras, nuo 2,0 iki 1,0 / įspėjimas, ≤ 1.0 / blogai

- dielektrinės absorbcijos matavimas 60 s / 30 s
- DAR vertė / kriterijus: ≥ 1,4 / geriausia, nuo 1,25 iki 1,0 / gerai, ≤ 1 / blogai

- mažos varžos matavimas (grandinės vientisumas) - diapazonas: nuo 0,00Ω iki 200Ω
- skiriamoji geba: 0,01Ω
- ekrano nustatymas iš naujo, kad matavimai būtų tikslesni: taip, NULIO mygtukas
- atviros grandinės įtampa prieš matavimą: apie 5,0 V
- srovė matavimo metu: apie 200 mA
- tikslumas: ± (2 % + 3)

- kintamosios įtampos matavimas - diapazone: nuo 30 V iki 600 V (50 / 60 Hz)
- skiriamoji geba: 1 V
- tikslumas: ± (2 % + 3)

- ekranas: daugiafunkcinis LCD matavimo 70.6 mm x 34 mm, diapazonas 1999 m.
- ekrano apšvietimas: balto arba raudono apšvietimo galimybė įspėjimo metu
- automatinis diapazono perjungimas: taip
- garsinis signalas: taip, aukštos įtampos indikacija
- automatinis vidinės talpos iškrovimas po matavimo: taip
- maitinimo šaltinis: 6x šarminė 1,5 V (AA) baterija
- srovės suvartojimas (bandomosios įtampos režimas 2500 V): 200 mA, tuščiosios eigos režimu ≤ 10 mA
- silpnos baterijos indikacija: taip, kai įtampa nukrenta žemiau 7 V
- svoris: 0,7 kg (įskaitant bateriją)
- gaminio matmenys: 150 x 100 x 71 mm
- gaminio spalva: raudona ir pilka
- gamyklinio kalibravimo sąlygos: aplinkos temperatūra 23 °C ± 5 °C, drėgmė 45-75 %
- rekomenduojamas kalibravimas: kartą per metus, kalibravimo protokolą reikia užsisakyti atskirai
- darbo sąlygos: nuo 0 °C iki + 40 °C / santykinė oro drėgmė ne didesnė kaip 85 %
- laikymo sąlygos: -nuo 20 °C iki + 60 °C / santykinė oro drėgmė ne didesnė kaip 90 %
- aukštis virš jūros lygio: maks. 2000 m


Atskiros pakuotės turinys:

- prietaisas UT502A: 1 vnt.
- bandomieji laidai: 1 pora
- krokodilo spaustukai: 1 pora
- AA 1,5 V baterija (LR6): 6 vnt.
- instrukcijos anglų, čekų, slovakų kalbomis:


Didmeninė pakuotė:

- standartinis kiekis dėžutėje: 20 vnt.
- standartiniai dėžutės matmenys: 1 vnt: 500 x 380 x 330 mm
- bendras dėžutės svoris: apie 18,9 kg
