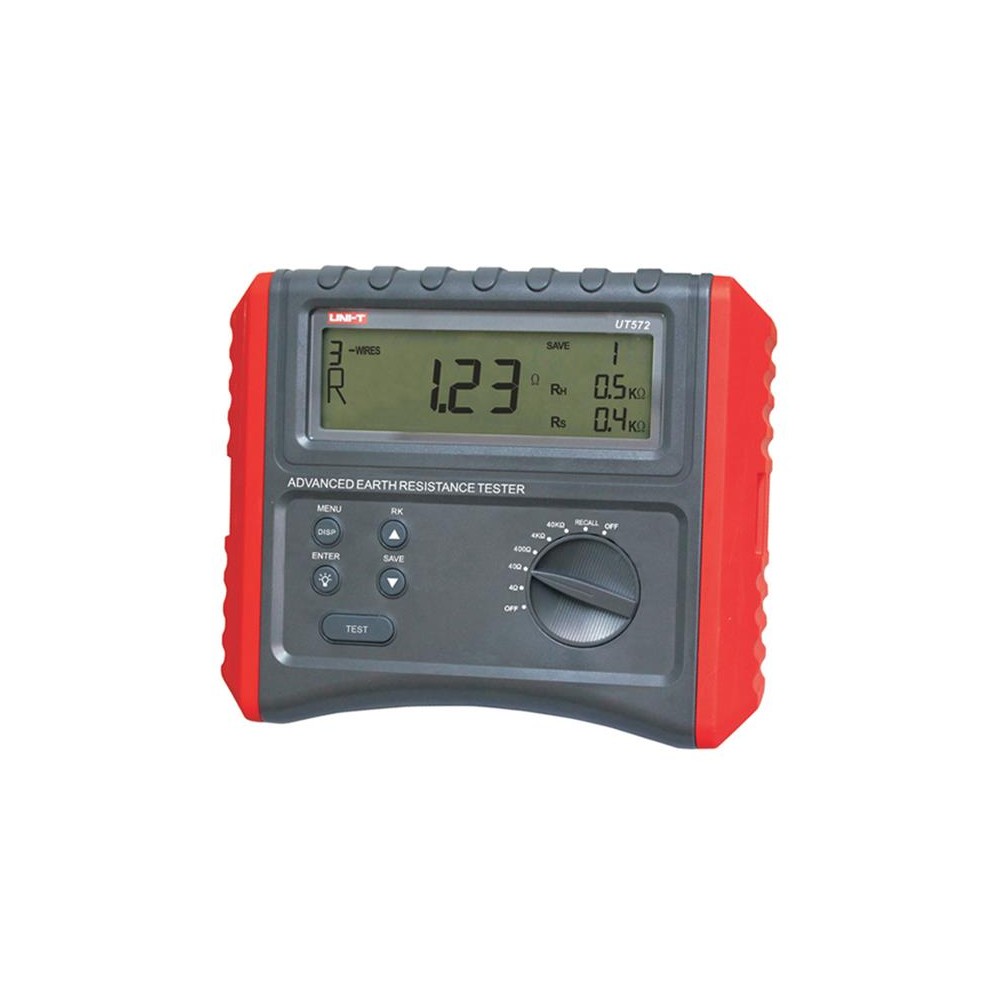

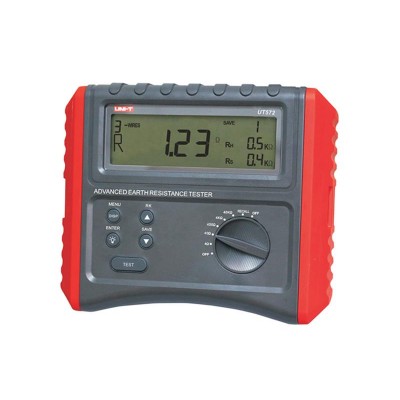

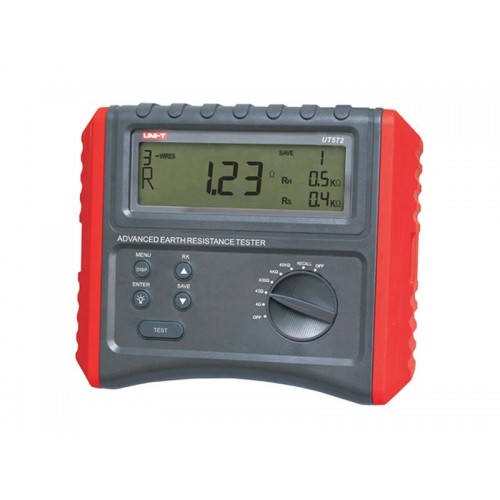

Žemės varžos testeris UNI-T UT572

Žemės varžos testeris UNI-T UT572
UT572 yra pažangus prietaisas, skirtas matuoti žemės varžą ir dirvožemio varžą (specifinę žemės varžą). Prietaisas plačiai naudojamas projektuojant ir bandant naujų elektros įrenginių įžeminimo sistemas ir žaibolaidžius statybose, pramonėje, pastotėse, telekomunikacijose ir kt.

Naudojant 2-laidų, 3-laidų, 4-laidų matavimo ir matavimo įtampos generavimo 94 Hz ir 128 Hz dažniais metodus, juo galima nustatyti žemės varžą (Re), specifinę žemės varžą (ρ), įtampą ir trukdžių sukeltų signalų Ust ir Fst dažnį.

Prietaisas sukurtas naujos išvaizdos, su dideliu apšviečiamu daugiafunkciniu ekranu. Jis turi patvarų dangtelį su dviguba ir sustiprinta izoliacija.
Šis prietaisas suprojektuotas, pagamintas ir išbandytas pagal saugos standartus IEC61010 (Saugos reikalavimai elektros įrangai) viršįtampių kategorijoje CATIII 300V, EN61010-2-033, EN 61010-031.


Gaminio parametrai :

- didžiausias rodmuo: 9999
- apšviestas daugiafunkcinis LCD ekranas, kurio matmenys: 125 mm × 37 mm
- ekranas rodo: funkcijų režimai, vertės, vienetai ir simboliai
- funkcijų ir diapazonų perjungimas: sukamasis 8-padėties jungiklis
- dirvožemio varžos matavimo metodas (ρ): 2-laidas, 3-laidas ir 4-laidas
- žemės varžos testas: RK, RH, RS
- rodoma trukdžių įtampa Ust: iki 50 V / AC / DC
- trikdžių dažnio rodymas Fst: nuo 40 iki 500 Hz
- bandomojo signalo dažnis: 94 Hz ir (arba) 128 Hz
- atstumų tarp zondų diapazonas: nuo 1 m iki 40 m
- atmintis: iki 20 matavimo rinkinių
- maitinimo šaltinis:
- baterijų būsenos rodymas: taip, jei įtampa nukrenta žemiau 9,5 V, pakeiskite baterijas
- automatinis išsijungimas-neveikiant: taip, išsijungia po 5 minučių
- apsauga nuo perkrovos


Techniniai parametrai :

Žemės varžos matavimas (Re)
matavimo diapazonas / skiriamoji geba / tikslumas (Re)
4Ω / 0.01Ω / ± (3 % + 15)
40Ω / 0,1Ω / ± (3 % + 5)
400Ω / 1Ω / ± (3 % + 5)
4kΩ / 0,01kΩ / ± (3 % + 5)
40 kΩ / 0,1kΩ / ± (3 % + 5)

Specifinės grunto varžos (ρ) matavimas
diapazonuose: 4Ω, 40Ω, 400Ω, 4kΩ, 40kΩ, maks. 1000kΩm
matavimo tikslumas (ρ) priklausomai nuo bandymo rezultato Re: ρ = 2 × π × L × Re

Trikdančiųjų signalų matavimas
amplitudės / skiriamosios gebos / matavimo tikslumo diapazonas (Ust)
nuo 1 iki 50Vrms / 1V / ± (3% + 3)

dažnio diapazonas / skiriamoji geba / matavimo tikslumas (Fst)
nuo 40Hz iki 500Hz / 1Hz / ± (1% + 2)


Kiti parametrai :

- daugiafunkcinis LCD ekranas su foniniu apšvietimu, kurio matmenys: 125 × 37 mm
- bandomojo signalo dažnis: 94Hz ir / arba 128Hz
- atstumų tarp zondų diapazonas: nuo 1m iki 40m
- atmintis: iki 20 matavimo rinkinių
- apsauga nuo perkrovos: 220V / AC 10s tarp gnybtų E-S, E-H
- izoliacijos varža tarp PCB grandinių ir dangtelio: ≥ 50MΩ (1000V)
- Įtampos varža tarp PCB grandinių ir dangtelio: 3540V / AC50 / 60Hz forma 5s, be kibirkščių
- maitinimo šaltinis: šarminės baterijos AA 1,5 V, 8 vnt.
- automatinis išsijungimas-neveikiant: taip, po 5 min.
- išsikrovusios baterijos indikacija: taip, esant ≤ 9,5 V
- darbo aplinka: temperatūra nuo 0 °C iki + 40 °C, drėgmė maks. 80 % RH, n.m.v. ≤ 2000
- laikymo aplinka: temperatūra nuo -20 °C iki + 60 °C, drėgmė ≤ 75 % RH
- prietaiso matmenys: 210 x 175 x 90 mm
- svoris: 1,1 kg (įskaitant baterijas)
- prietaiso spalva: raudona ir pilka


Individualios pakuotės turinys:

- prietaisas UT572: 1 vnt.
- žalias preciziško testavimo kabelis, 5 m su krokodilo spaustuku: 1 vnt.
- geltonas tikslusis bandomasis kabelis, 10 m su krokodilo spaustuku: 1 vnt.
- raudonasis tikslaus bandymo kabelis, 20 m, su krokodilo spaustuku: 1 vnt.
- juodos spalvos 20 m precizinio bandymo kabelis su krokodilo spaustuku: 1 vnt.
- raudonasis tikslaus bandymo kabelis, 40 m, su krokodilo spaustuku: 1 vnt.
- paprasti bandymo kabeliai su krokodilo spaustuku: 2vnt
- įžeminimo kaištis (zondas), maždaug 20 cm ilgio: 4vnt
- šarminė baterija 1,5 V AA: 8vnt
- dėklas: 1vnt
- naudojimo instrukcija: 1vnt.


Didmeninė pakuotė :

- standartinis kiekis dėžutėje: 2vnt.
- standartinės dėžutės matmenys: 475 x 378 x 335 mm (0,064 CBM)
- standartinis bendras dėžutės svoris: 14 kg


Gamintojas: UNI-TREND
