Izoliacijos varžos testeris UNI-T UT501A

Izoliacijos varžos testeris UNI-T UT501A

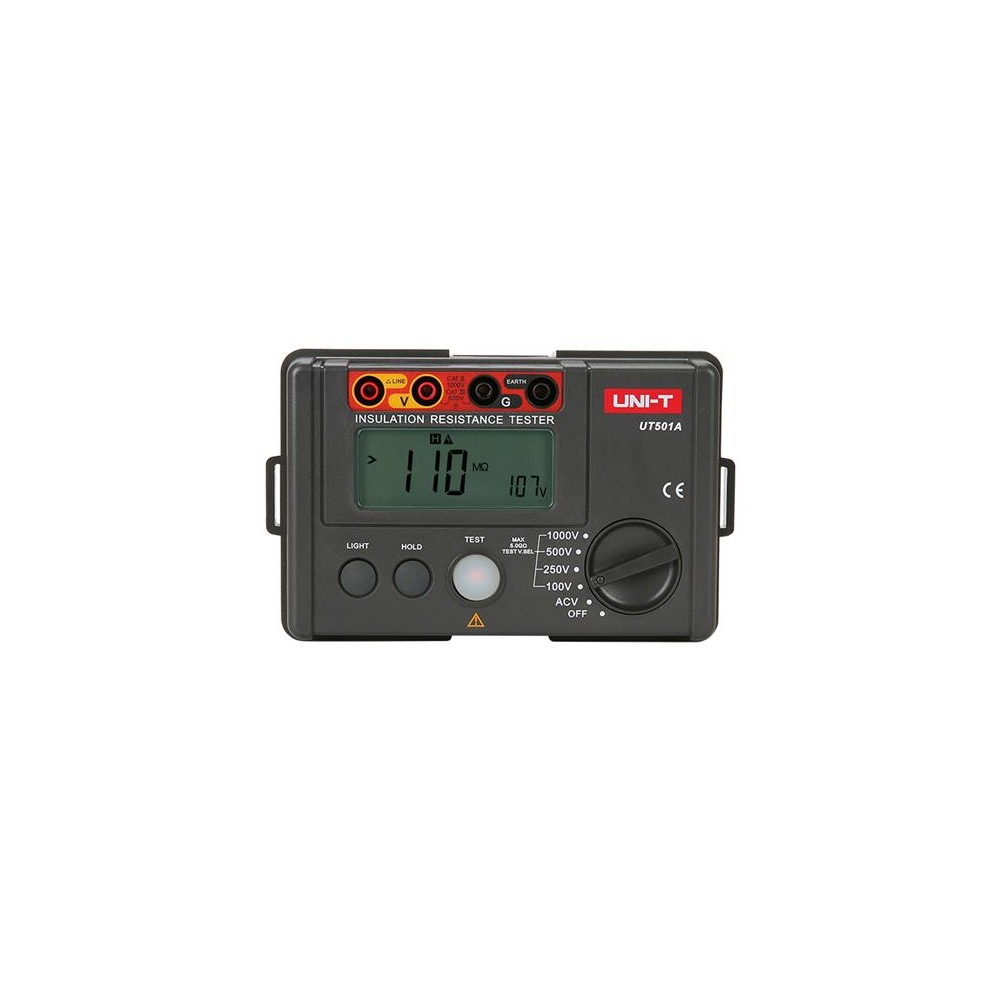

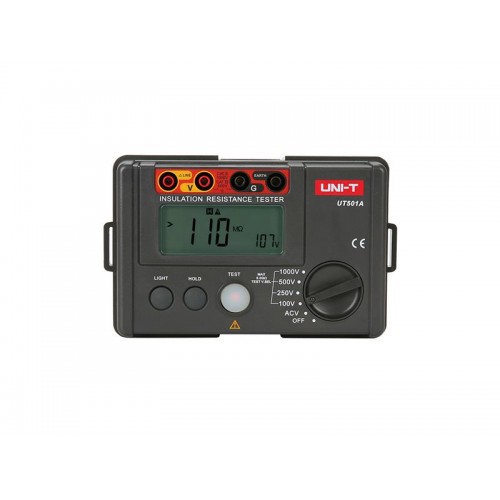

Izoliacijos varžos testeris UT501A.
UT500 serijos elektros izoliacijos testeriai naudojami elektros įrangos ir buitinių prietaisų izoliacijos varžai matuoti atliekant reguliarius patikrinimus. Tai atliekama matuojant izoliacijos varžą tarp elektros grandinių arba tarp grandinių ir įžeminimo (įrangos įžeminimo). UT500 serijos prietaisais galima matuoti izoliacijos varžą, kintamąją įtampą, mažąją varžą, PI (poliarizacijos indeksą) ir DAR (dielektrinę absorbciją). Atskiri UT500 serijos prietaisai vienas nuo kito skiriasi bandomosios įtampos diapazonais (UT501A nuo 100 V iki 1000 V, UT501B nuo 250 V iki 1000 V, UT502A nuo 500 V iki 2500 V), didžiausia matuojama izoliacijos varža (UT501A nuo 0MΩ iki 5GΩ, UT501B nuo 0MΩ iki 5GΩ, UT502A nuo 0MΩ iki 20GΩ) ir kai kuriais kitais parametrais.

Tai bandymo ir tikrinimo prietaisai, skirti užtikrinti tinkamą transformatorių, generatorių, aukštos-įtampos variklių, galios kondensatorių, maitinimo kabelių, ribotuvų, jungiklių, jungiklių, elektros mašinų ir prietaisų veikimą. Tai idealūs prietaisai elektros techninei priežiūrai atlikti, pagaminti pagal IEC61010 ir IEC61557 standartus.

UT501A gaminio parametrai :

- izoliacijos varžos matavimas nuo 0MΩ iki 5,5GΩ
- nuolatinės srovės bandymo įtampa 100V / 250V / 500V / 1000V
- kintamosios srovės įtampos matavimas nuo 30 iki 750V (50 / 60Hz) diapazone
- perkrovos indikacija esant> 5.5GΩ
- LCD ekranas su foniniu apšvietimu, kurio diapazonas 1999
- automatinis diapazono perjungimas
- antrinis ekranas, skirtas bandymo įtampai rodyti ir įjungtoms funkcijoms
- įspėjamoji raudona lemputė
- maitinimo šaltinis 6x baterija 1.5 V (AA)
- išsikrovusios baterijos indikacija
- apsauga nuo viršįtampių CATIII 600 V


UT501A techniniai parametrai :

- vardinė bandymo įtampa / izoliacijos varžos matavimo diapazonas / vardinė matavimo srovė / vidinė varža
100 V / nuo 0,00 MΩ iki 100 MΩ / nuo 1,00 mA iki 1,10 mA / 100 kΩ
250 V / 0.00MΩ iki 5,5GΩ / 1,00mA iki 1,10mA / 250kΩ
500V / 0,00MΩ iki 5,5GΩ / 1,00mA iki 1,10mA / 500kΩ
1000V / 0,00MΩ iki 5,5GΩ / 1,00mA iki 1.10mA / 1MΩ
- Atvirosios grandinės įtampos tolerancija: + 10 %
- Trumpojo-bandymo įtampos srovė: mažesnė nei 1,8 mA
- Izoliacijos varžos matavimo tikslumo diapazonas: nuo 0,00MΩ iki 99,9MΩ: ± (3 % + 5) / nuo 100MΩ iki 5.5GΩ: ± (5 % + 5)

- Kintamosios įtampos matavimo - diapazonas: nuo 30 V iki 750 V (50 / 60 Hz)
- skiriamoji geba: 1 V
- tikslumas: ± (2 % + 3)

- ekranas: daugiafunkcinis LCD matavimo 70.6 mm x 34 mm, diapazonas 1999 m.
- ekrano apšvietimas: balto arba raudono apšvietimo galimybė įspėjimo metu
- automatinis diapazono perjungimas: taip
- garsinis signalas: taip, aukštos įtampos indikacija
- automatinis vidinės talpos iškrovimas po matavimo: taip
- maitinimo šaltinis: 6x šarminė 1,5 V (AA) baterija
- išsikrovusios baterijos indikacija: taip, kai įtampa nukrenta žemiau 7 V
- svoris: 0,5 kg (įskaitant bateriją)
- gaminio matmenys: 150 x 100 x 71 mm
- gaminio spalva: raudona ir pilka
- gamyklinio kalibravimo sąlygos: aplinkos temperatūra 23 °C ± 5 °C, drėgmė 45-75 %
- rekomenduojamas kalibravimas: kartą per metus, kalibravimo protokolą reikia užsakyti atskirai
- darbo sąlygos: nuo 0 °C iki + 35 °C / santykinė drėgmė ne didesnė kaip 75 %
- laikymo sąlygos: -nuo 20 °C iki + 60 °C / santykinė oro drėgmė ne didesnė kaip 80 %
- aukštis virš jūros lygio: maks. 2000 m


Atskiros pakuotės turinys :

- prietaisas UT501A: 1 vnt.
- bandymo laidai: 1 pora
- krokodilo spaustukų: 1 pora
- AA 1,5 V baterija (LR6): 6 vnt.
- instrukcijos anglų, čekų, slovakų kalbomis: 1 vnt.


Didmeninė pakuotė :

- standartinis kiekis dėžutėje: 20 vnt.
- standartiniai dėžutės matmenys: 1 vnt: 500 x 380 x 330 mm
- bendras dėžutės svoris: apie 17,7 kg


Gamintojas:
https://www.uni-trend.com/
