Kabelių testeris UTP UNI-T UT682 (RJ45)

Kabelių testeris UTP UNI-T UT682 (RJ45)

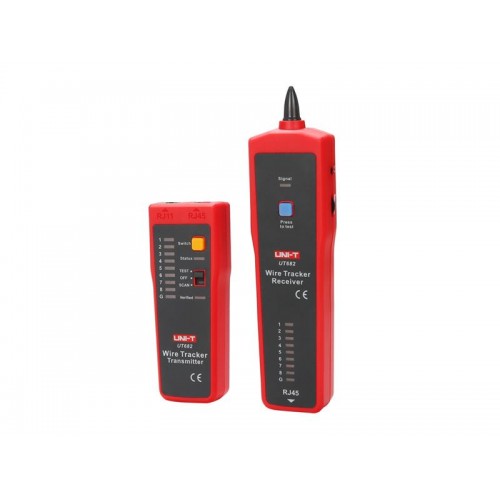

UNI-T UT682 laidų ieškiklį sudaro siųstuvas ir imtuvas. Jis atlieka tokias funkcijas kaip telefono laidų sekimas, tinklo laidų sekimas (RJ45/UTP), kabelio laidų sekimas, tinklo laidų tikrinimas ir t. t. Jis greitai ir tiksliai matuoja. UT682 yra idealus įrankis darbuotojams, montuojantiems ir prižiūrintiems silpnų srovių sistemas, pavyzdžiui, ryšių laidus ir integrinius grandynus.

YPATYBĖS:

Produkto pavadinimas: Laidų sekimo įrenginys
Maitinimo šaltinis: 9 V baterija (į komplektą neįeina)
Signalo perdavimo forma: Įvairių dažnių impulsai
Trumpojo jungimo, atvirosios grandinės testas: √
Telefono linijos poliškumo nurodymai: √
Garso signalo bandymo nuotolis: ≥1000 m
Vaizdo linijos nuotolis: ≥100 m
Išsikrovusios baterijos indikacija (siųstuvas): √

Telefono linijos sekimo funkcija
A. Prijunkite telefono linijos galvutę prie siųstuvo RJ11 sąsajos;
B. Paspauskite siųstuvo funkcinio pasirinkimo jungiklį į "TEST" padėtį. Mirksės linijos sekimo indikatorius "Status", kuris rodo, kad siųstuvas veikia tinkamai;
C. Laikykite nuspaudę imtuvo mygtuką "Press to test" ir imtuvo zondu ieškokite tikslinio kabelio.
D. Testavimo metu lengvai paspauskite mygtuką "Switch" (perjungti), kad perjungtumėte viengubo ir dvigubo garso testo modelį.

Tinklo linijos sekimo funkcija
A: tinklo linija su kristaline galvute į siųstuvo RJ45 sąsają;
B. Paspauskite siųstuvo funkcinio pasirinkimo jungiklį į padėtį "TEST", mirksės linijos sekimo indikatorius "Status", kuris rodo, kad siųstuvas veikia tinkamai;
C. Laikykite nuspaudę imtuvo mygtuką "Press to test" (Paspauskite, kad išbandytumėte) ir imtuvo zondu ieškokite tikslinio kabelio.
D. Bandymo metu lengvai paspauskite mygtuką "Switch" (Perjungti), kad perjungtumėte viengubo ir dvigubo garso bandymo modelį.

Maitinimo kabelio linijos sekimo funkcija (maitinimo kabelis neturi būti maitinamas)
A. Siųstuvo sujungimas su metaliniu kabeliu naudojant aligatoriaus spaustuko adapterio laidus;
B. Nustatykite siųstuvo funkcinio pasirinkimo jungiklį į "TEST" padėtį, linijos sekimo indikatorius "Status" pradės mirksėti, o tai rodo, kad siųstuvas veikia tinkamai;
C. Laikykite nuspaudę imtuvo mygtuką "Paspauskite, kad išbandytumėte" ir imtuvo zondu ieškokite tikslinio kabelio.
D. Bandymo metu lengvai paspauskite mygtuką "Switch" (perjungti), kad perjungtumėte viengubo ir dvigubo garso bandymo modelį.

PRIEDAI:

1 x UNI-T UT682 siųstuvas
1 x UNI-T UT682 imtuvas
1 x RJ11 adapterio kabelis
1 x RJ45 adapterio kabelis
1 x krokodilo spaustuko adapterio kabelis
1 x medžiaginis krepšys
1 x angliškas naudotojo vadovas
