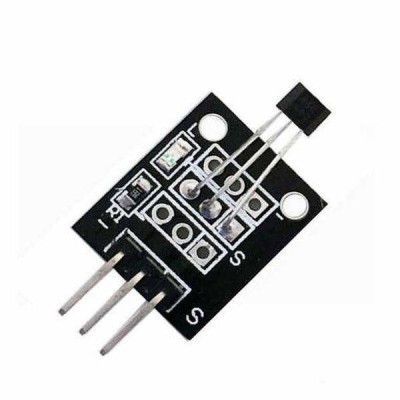

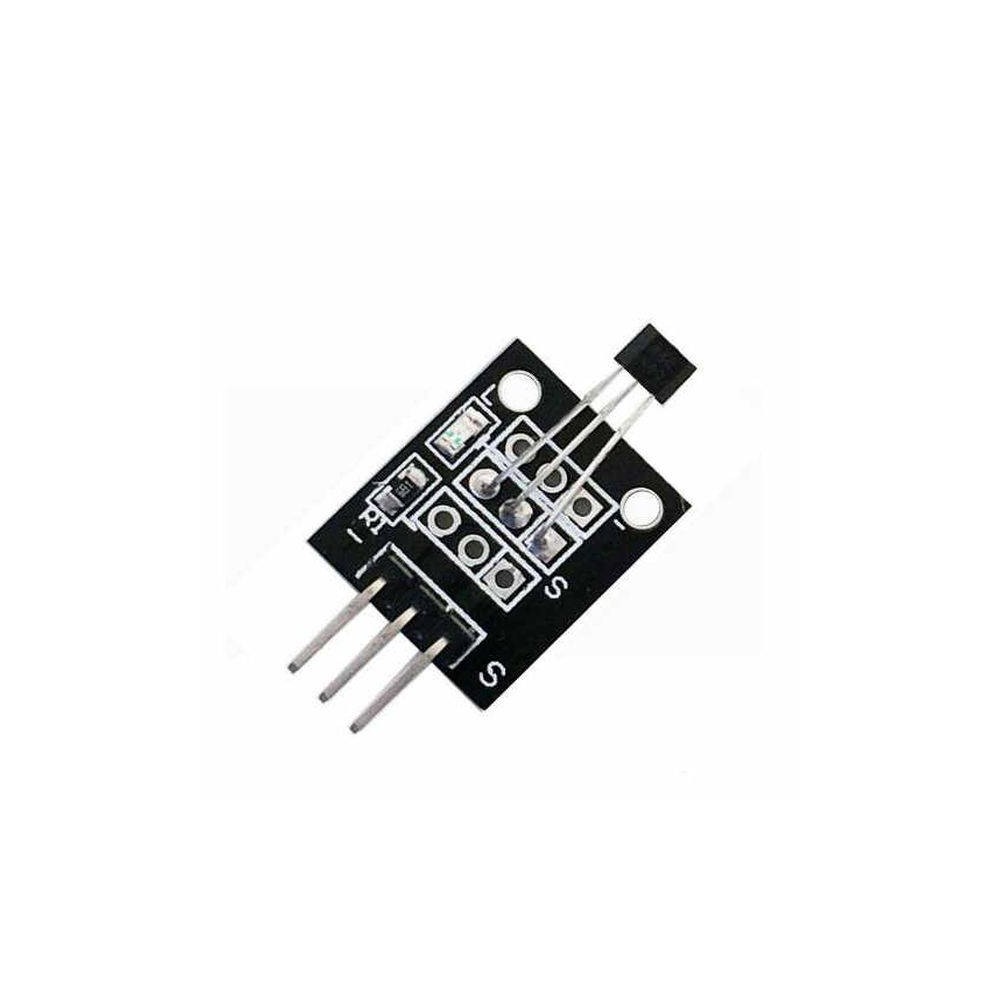

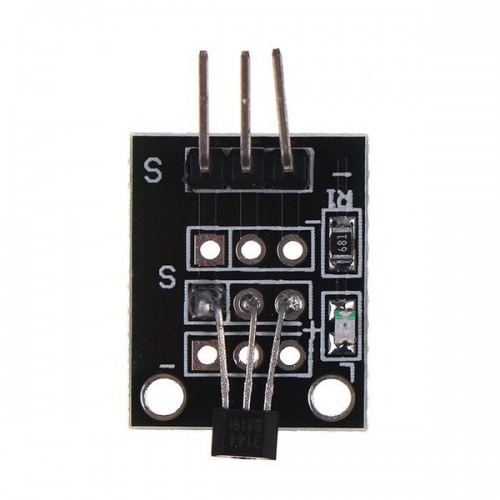

"Hall" jutiklio modulis - KY-003 3144 - perjungimas - 3pin

Moduł czujnika Halla - KY-003 - czujnik halla 3144 - 3pin

  Opis produktu

Czujnik efektu halla reaguje na zmianę pola magnetycznego przez co możliwe jest zliczanie i reagowanie na pole magnetyczne. Najczęściej wykorzystywane do zliczania prędkości obrotowych, czy to silnika, czy kół pojazdów do systemu ABS.

 Moduł pomiaru prędkości silnika z przełączeniowym czujnikiem Halla 3144 może być stosowany do pomiaru prędkości silnika, wykrywania położenia itp. Magnetyczny moduł czujnika zliczania prędkości dla Arduino Smart Car.

  Dane techniczne

• Zasilanie: 4,5 - 24V
• Prąd wyjściowy: 25mA
• Pobór prądu: 4 - 8mA
• Czas reakcji: od 0,04 do 2 uS
• Rodzaj wyjścia sygnałowego: cyfrowe: GND / VCC
• Wyjście: bez pola magnetycznego: 4,6V, z polem magnetycznym: 0,1V
• Typ czujnika: przełączający
• Wymiary modułu: 19mm x 15mm x 3mm
• Waga: 2g

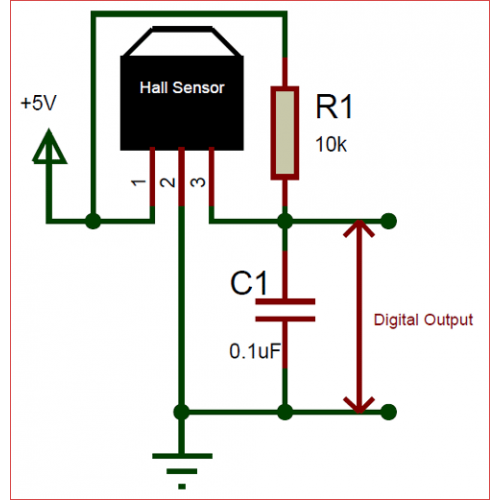

Na powyższym schemacie obwodu rezystor R1 (10K) jest używany jako rezystor podciągający, a kondensator C1 (0,1 uF) jest używany do filtrowania wszelkich szumów, które mogą pojawić się na wyjściu.

W zestawie

• Moduł czujnika Halla - KY-003 - czujnik halla 3144 - 3pin - 1 szt
