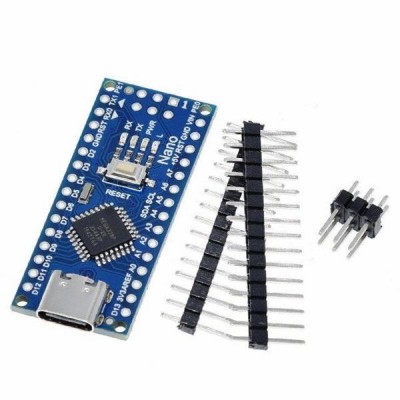

NANO V3.0 16MHz – C tipo USB išvestis – ATmega328P – CH340 – Suderinamas su Arduino

 Universalus mini modulis, suderinamas su originaliu Arduino, aprūpintas ATmega328P mikrovaldikliu ir USB tipo C jungtimi (versija su kaiščiais savaiminiam litavimui). Gali būti naudojamas daugelyje mikroprocesorių projektų. Sistema suderinama su Arduino projektu.

NANO turi CH340 programuotoją, kuriam reikia papildomos tvarkyklės, kurią rasite žemiau.

Patogios USB Type-C jungties dėka šį modulį lengva prijungti prie kompiuterio ir jį programuoti. Dėl mažo dydžio jis tinka mažesniems projektams.

Atmega328 mikrovaldiklis naudojamas Arduino.

Nano turi įtampos stabilizatorių, todėl modulį galime maitinti aukštesne nei 5V įtampa

• .

DĖMESIO!!!

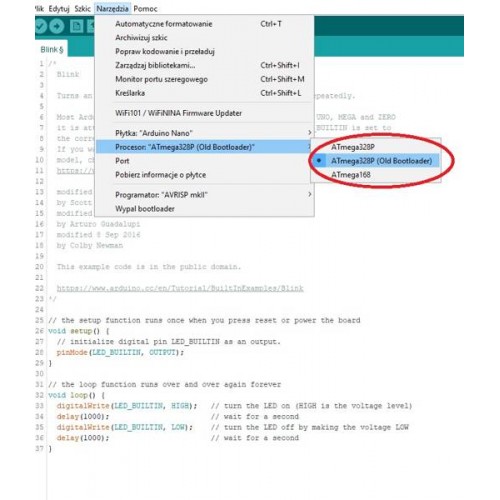

„Nano“ įdiegta nauja programa, kuri veikia su „ArduinoIDE“ 1.8 ir naujesne versija.

Reikia rinktis  atmega328p procesorių.

• Nano versija, kaip ir Pro, yra pagrįsta populiariu Uno moduliu
• Turi Atmega328 mikrovaldiklį.
• Plokštėje yra USB tipo C jungtis su CH340 mikroschema
• Plokštėje yra ATmega328 procesorius su 32kB Flash atmintis
• 1kB SRAM atmintis
• 1kB EEPROM atmintis
• Plokštė turi kaiščius – išėjimus/įėjimus
• 14 skaitmeninių kontaktų - gali būti naudojami kaip įvestis arba išvestis. Kaiščiai veikia pagal TTL5V standartą. Kiekvieno iš jų efektyvumas siekia 40mA, taip pat turi įmontuotus rezistorius. Kai kurie kaiščiai turi papildomų funkcijų (UART, INT, PWM, SPI, LED).
• 6 PWM kanalai, pvz., servo/variklio valdymui, pvz., SG-90
• 8 analoginiai įėjimai, kurių kiekvienas leidžia matuoti 10 bitų raiška. Kai kurie kaiščiai turi papildomų funkcijų (I²C, AREF, Reset).
• Arduino Nano gali būti maitinamas
• per USB tipo C laidą
• nestabilizuota 7-12 V įtampa tiekiama į 30 kaištį arba iš stabilizuoto 5 V įtampos šaltinio.
• Sistema automatiškai parenka aukščiausios įtampos maitinimo šaltinį.
• CH340 lustas, užtikrinantis ryšį su kompiuteriu, gali būti maitinamas tik iš USB.
• Sistema turi ryšio su kompiuteriu sistemą per:
• UART sąsaja – prijungta prie 0 (RX) ir 1 (TX) kaiščių.
• USB - CH340 lustas
• Be to, palaikomos I²C (TWI) ir SPI sąsajos
• Veikia su 5 V įtampa.
• Rankinio atstatymo jungiklis
• LED diodai, skirti valdyti sistemos veikimą
• Ant plokštės išdėstytos jungtys leidžia plokštę prijungti tiesiai prie duonos lentos.
• Šioje versijoje yra lituoti jungties kaiščiai
• Programavimas atliekamas naudojant Arduino IDE, nemokamą programinę įrangą, kuri yra ypač patogi pradedantiesiems. – IDE programa – http://www.arduino.cc/en/Main/Software
• Plokštėje esantis mikrovaldiklis turi iš anksto įdiegtą įkrovos įkroviklį, kuris leidžia įkelti programinę įrangą nenaudojant papildomos aparatinės įrangos.

• Maitinimo įtampa: 5V
• Mikrovaldiklis: ATmega328 - 16 MHz
• Prievadai – I/O kaiščiai: 14
• Analoginių įėjimų skaičius: 8
• PWM išėjimų skaičius: 6
• Serijinės sąsajos: UART, SPI, I2C
• Modulis pagamintas iš 0,8 mm storio laminato
• Svoris mažesnis nei 5 g.
• Atstumas tarp kaiščių 2,54 mm (galima montuoti ant duonos lentų)
• Matmenys: 45x19 mm
• 32kB flash atmintis
• 1kB EEPROM
• 1kB SRAM
• 2 8 bitų laikmačiai/skaitikliai
• 1 laikmatis/skaitiklis 16 bitų
• jungtis: USB tipo C

• Maitinimas
• Jei maitinimo įtampa yra didesnė nei 5 V, ją reikia prijungti prie RAW kaiščio, kuris yra prijungtas prie stabilizatoriaus.
• VCC yra tiesiogiai prijungtas prie mikrovaldiklio kaiščių, prijungus didesnę nei 5 V įtampą, sistema gali būti visam laikui pažeista.
• Įėjimai/išėjimai
• Arduino Pro turi 14 skaitmeninių įvesties/išvesties (I/O) kontaktų.
• Kiekvienas kaištis leidžia maksimalią 40 mA srovę, kuri leidžia tiesiogiai prijungti šviesos diodus su rezistoriais ir valdyti kitas integrines grandines.
• Be standartinių I/O, kai kurie kontaktai turi ir specialių funkcijų.
• programavimas
• Kurti ir įkelti programinę įrangą galima nemokamoje gamintojo teikiamoje aplinkoje.

• „Arduino Pro Mini“ pagrindinis puslapis - http://www.arduino.cc/en/Main/arduinoBoardNano
• Programa IDE - http://www.arduino.cc/en/Main/Software
• Nano V3.0 plokštės kontaktai- http://microcontrollers.cba.pl/?p=6
• USB lusto tvarkyklė - http://www.driverscape.com/download/usb-serial-ch341

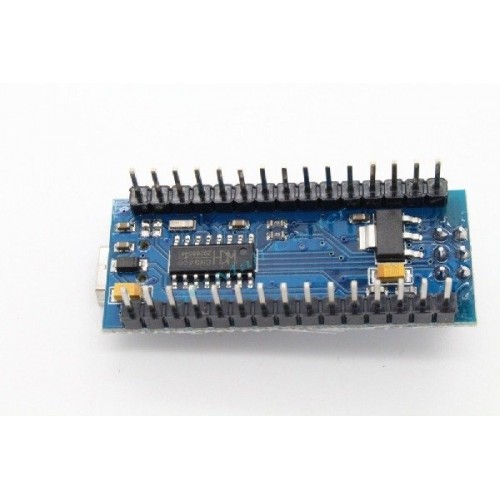

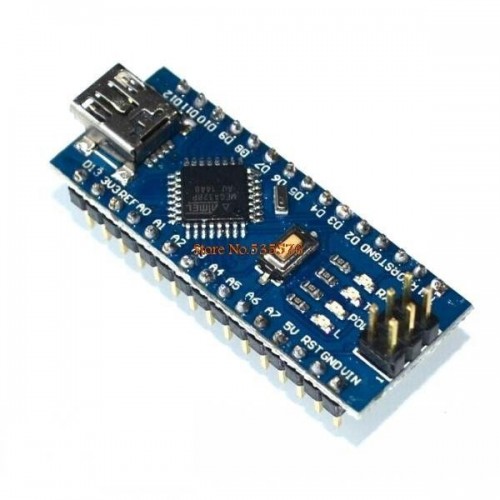

Iliustracinė nuotrauka.
