LED apšvietimas 5050 WS2812B - 4 bitų kvadratas - rGB LED modulis

Oświetlenie LED 5050 WS2812B - 4 Bits Kwadrat - moduł  LED RGB

   Opis produktu

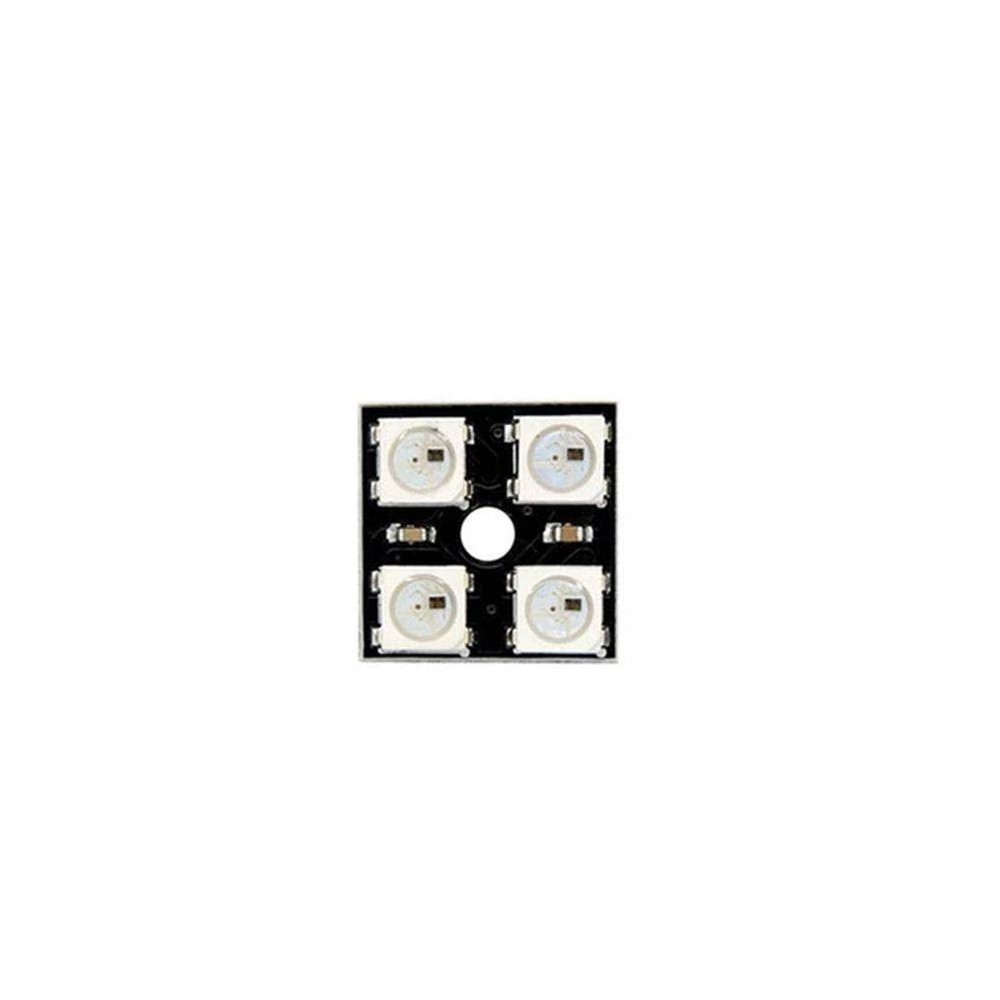

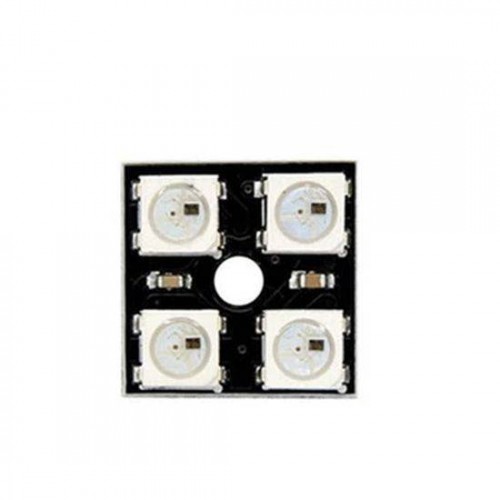

Moduł oświetlenia LED składa się z 4 diod LED RGB WS2812B ze zintegrowanym sterownikiem dzięki któremu każda dioda może mieć indywidualnie ustawiony kolor.

• Obsługa modułu odbywa się za pomocą jednego przewodu cyfrowego.
• Dioda umiejscowiona jest na okręgu i pobiera 18mA.
• Pierścień zasilany jest napięciem 5V.

Protokół komunikacyjny pozwala na szeregowe łączenie modułów diod. Kolejny łańcuch podłączany jest do złącza wyjściowego. łącząc ze sobą 5V, GND, DOUT z DIN. W przypadku użycia więcej niż 500 diod, pamięć RAM w Arduino Uno może się wyczerpać.

  Podłączenie

• GND - masa modułu
• 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
• Data IN - cyfrowy sygnał sterujący z mikrokontrolera
• Data OUT - wyjście do podłączenia następnego pierścienia

Dane techniczne

• Napięcie zasilania: 5V
• Zasilanie DC: 18mA
• Zastosowane diody: LED RGB WS2812B
• Ilość diod: 4 szt.
• Wymiary modułu: 15x15 mm
• Wymiary diody: 5x5 mm
