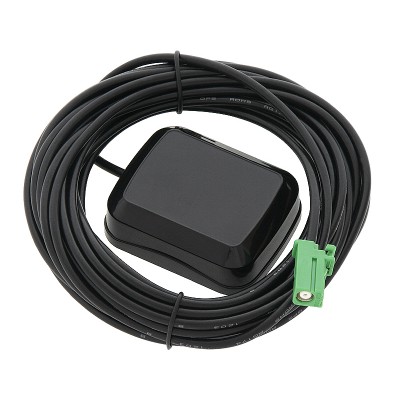

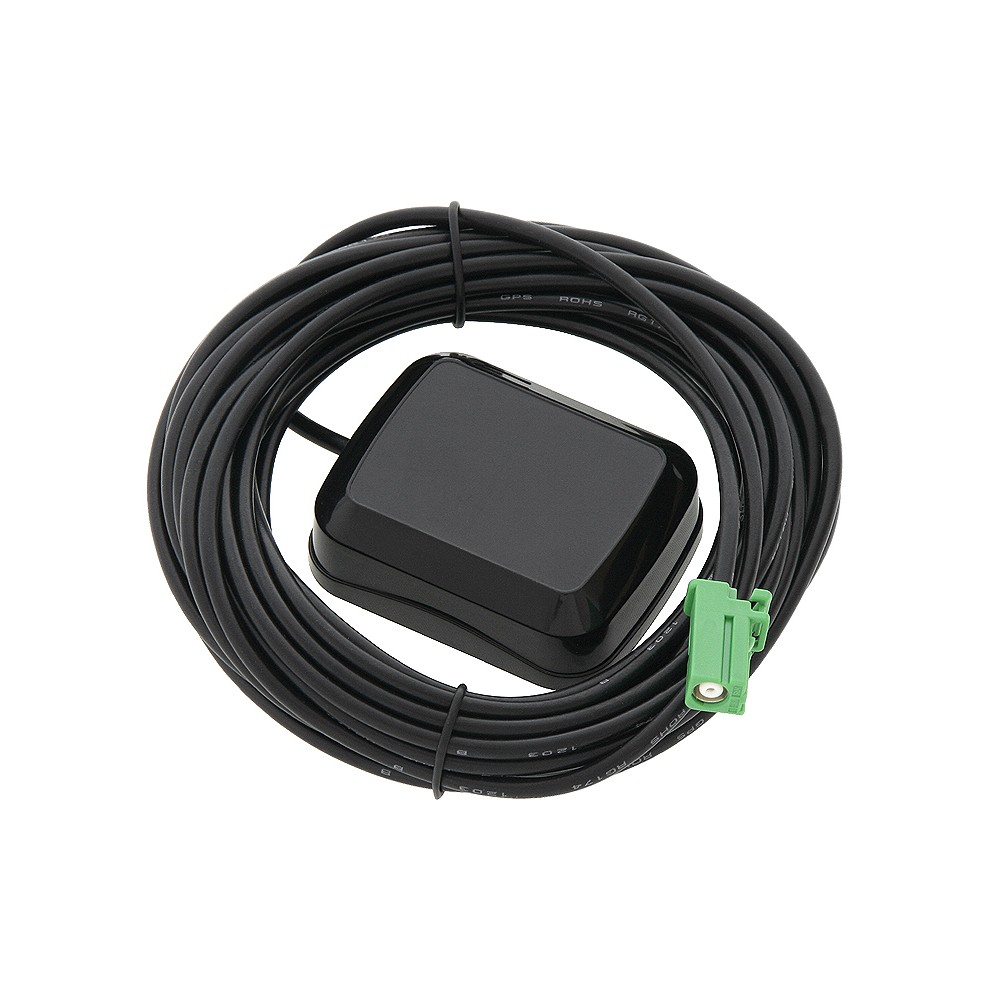

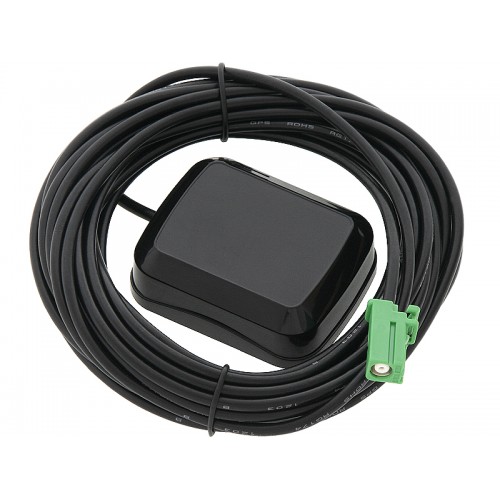

GPS antena - "Pioneer AVIC F

Antenę GPS można zamontować zarówno wewnątrz (np. na podszybiu) jak i na zewnątrz karoserii samochodu poprzez bardzo silny magnes umieszczony w obudowie . Umieszczenie anteny zewnątrz samochodu powoduje, lepsze odbieranie sygnału przekazywanego z satelity.

Poniższa specyfikacja gwarantuje jakość wykonania anteny. Urządzenie wrażliwe na wyładowania elektrostatyczne - należy zachować środki ostrożności.

Charakterystyka prądowa (Antena)

• Zakres częstotliwości 1575,42MHz±1,02 MHz

• V.S.W.R 1,5:1

• Szerokość pasma > 10 MHz

• Oporność 50 Ohm

• Wzmocnienie 5dBic

• Polaryzacja RHCP

Wzmacniacz niskoszumowy

• Zakres częstotliwości 1575,42MHz±1,02 MHz

• Napięcie DC 3 – 5V

• Wzmocnienie 28±3dB

• Odcinane zakresy ≥25dB (zakres częstotliwości +100MHz) ≥40dB (zakres częstotliwości –100MHz)

• V.S.W.R. wyjściowe 1,5

• NSR 1,2

• Natężenie DC 10,5 mA

Ogólnie (wraz ze złączem)

• Frequency Range 1575,42MHz±1,02 MHz

• V.S.W.R. wyjściowe 1,5

• Wzmocnienie 26±3dBic

• Oporność 50 Ohm

Materiały

• Antena - Dielektryczny element ceramiczny

• PCB - FR4

• Element ekranujący - Stal ocynkowana RG174

• Przewód - RG174, Tłumienie: 1,3dB/m, Długość - 500±5cm

• Złącze - PIONEER AVIC F

• Wymiary - 49,5 x 40,2 x 15,5mm ±0,5mm

Warunki środowiskowe

• Temp. pracy -25ºC ~ +65ºC

• Temp. przechowywania -45ºC ~ +86ºC

• Klasa odporności IP67
