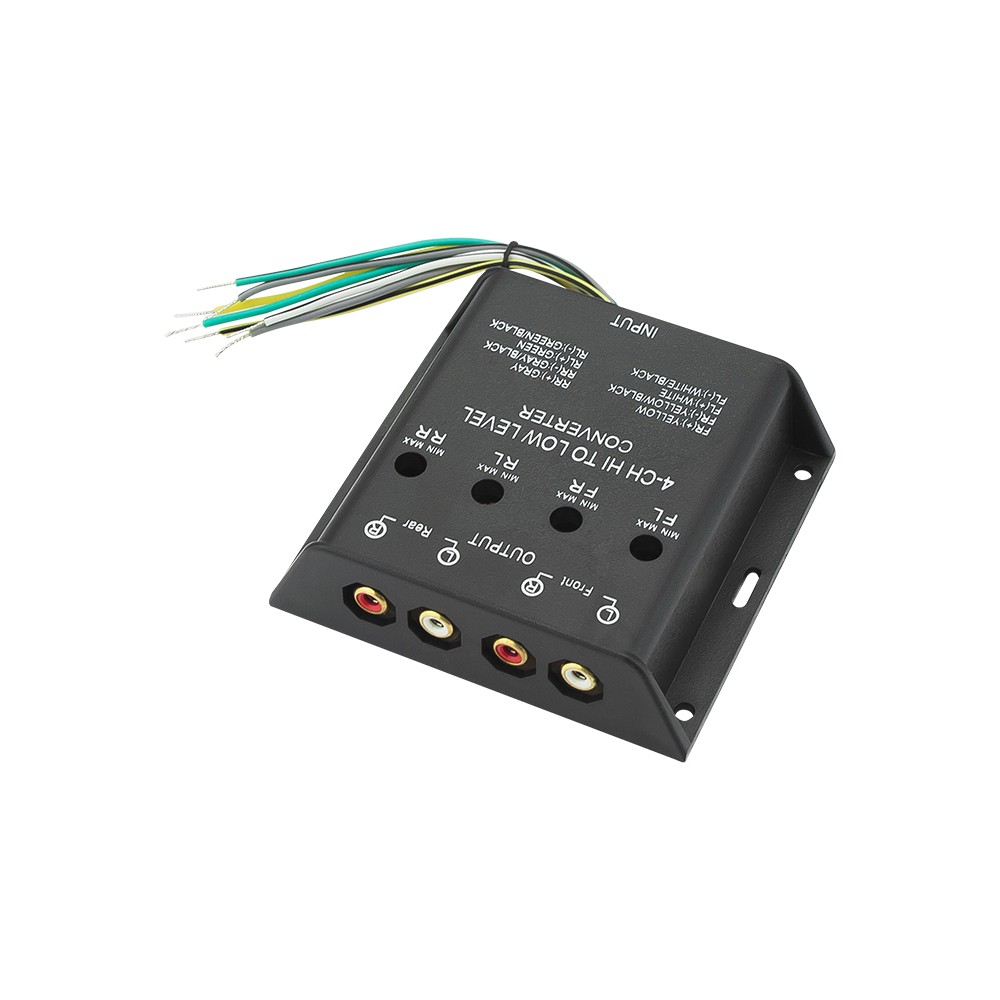

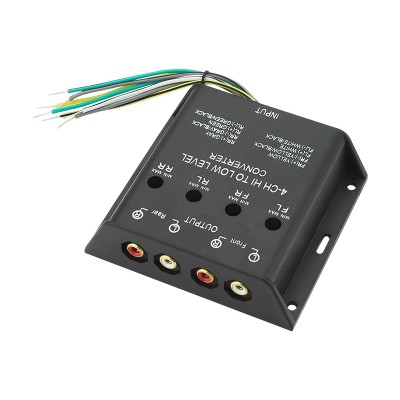

Garso lygio keitiklis 4 kanalai

Konwerter poziomu sygnału audio 4 kanały

Konwerter gwarantuje wysokiej jakości sygnał wyjściowy. Wyjątkowo wytrzymała, odporna na przegrzewanie się obudowa.

(Wyjście wysokiej częstotliwości=wyjście głośnikowe)

(Wyjście niskiej częstotliwości=wyjście wzmacniacza)

Proporcje transmisji od 3.6:1 V(we) max 14V Pasuje do radioodbiorników o mocy wyjściowej: max 40W(muzycznej) na jeden kanał min 5W(muzycznej) na jeden kanał

Podłączenie: Wejście 8 luźne przewody

Wyjście 4 wejścia RCA pozłacane

1. Ustawić pokrętła potencjometrów na minimum

2. Podłączyć przewody:

- zielony przewód do lewego głośnika tył +

- zielony przewód do lewego głośnika tył -

- szary przewód do prawego głośnika tył +

- szary przewód do prawego głośnika tył -

- biały przewód do prawego głośnika przód -

- biały przewód do prawego głośnika tył -

- żółty przewód do prawego głośnika przód -

- żółty przewód do prawego głośnika tył -

3. Włączyć radio podając na przewody sygnał zewnętrzny

4. Wyregulować potencjometrami odpowiednią wartość sygnału
