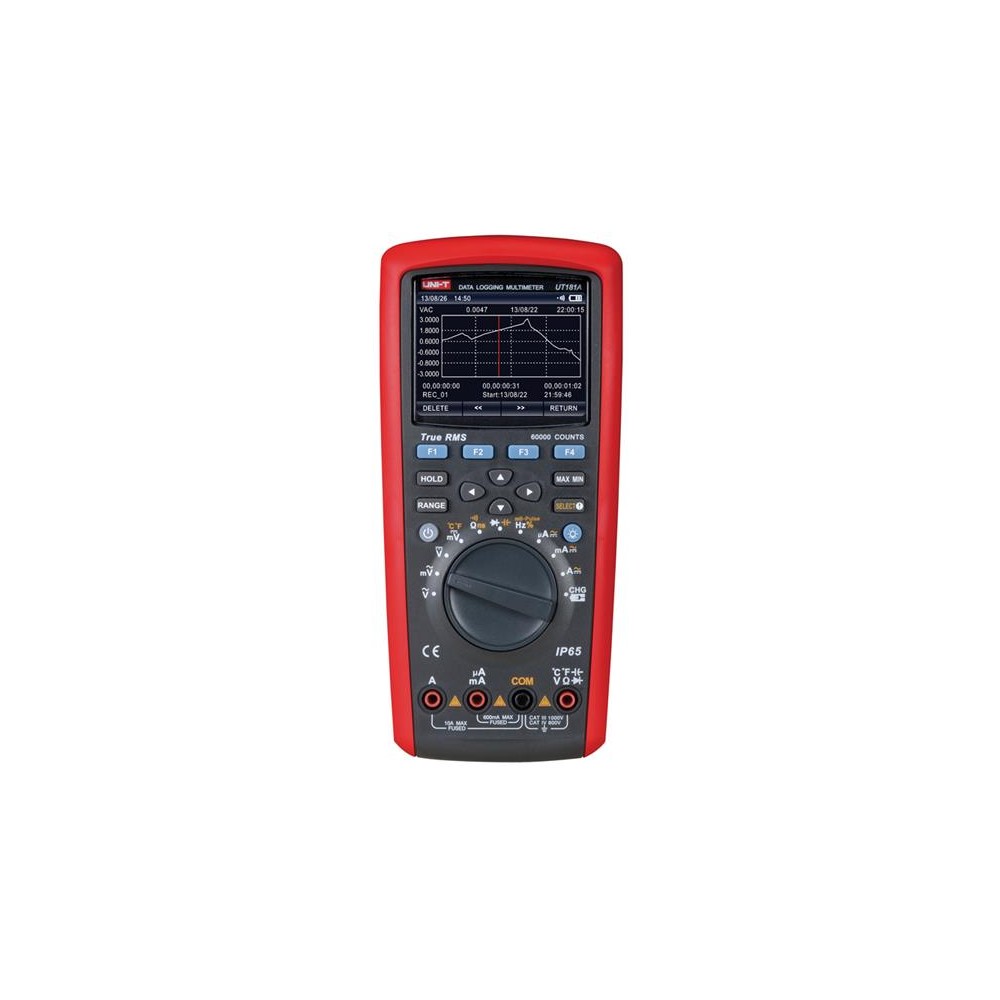

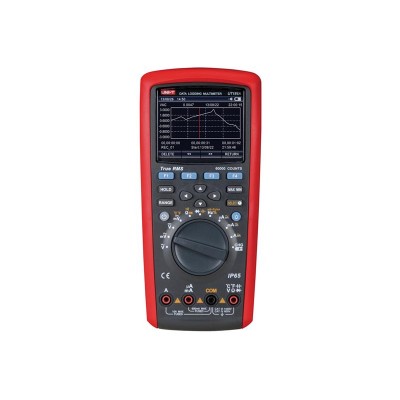

Multimetras UNI-T UT181A

Multimetras UNI-T UT181A
Svetainė UNI-T UT181A yra išmanioji ranka-multimetras su automatiniu arba rankiniu diapazono perjungimu, kuris matuoja RMS reikšmės, didžiausios, mažiausios arba vidutinės. Prietaisas priklauso aukštesnei klasei, išsiskiria kokybišku dizainu ir patikimumu, tinka naudoti pramonėje. Atsparumas vandeniui ir dulkėms atitinka IP65 kategoriją. Ekranas yra apšviestas grafinis LCD ekranas, kurio didžiausia skiriamoji geba yra 4 5/6 skaitmenų, o didžiausia rodoma vertė yra ± 60000. Multimetru galima matuoti kintamosios / nuolatinės srovės įtampas ir sroves, varžą, diodų bandymą, vientisumo bandymą, talpą, dažnį, darbinį ciklą, temperatūrą, laidumą, lyginamąjį matavimą, santykinių verčių matavimą, viršūnių aptikimą ir iki 20 000 duomenų registravimą. Prietaisas leidžia išsaugoti duomenis kompiuteryje naudojant USB adapterį su optiniu atskyrimu arba "Bluetooth". Ekrane yra analoginis indikatorius - multimetras turi vidinį laikrodį, kuriame rodomas laikas ir data, kuriuos galima automatiškai priskirti išsaugotiems išmatuotų verčių pavyzdžiams nuo 1 sek. iki 1 val. intervale, įskaitant išsaugojimo laiką (iki kelių dienų). Galimybė įtraukti mažą-praleidimo filtras, skirtas inverterių ir generatorių matavimams. Du-galima matuoti temperatūrą kanale. Saugikliai apsaugoti vamzdeliniais saugikliais (10A diapazono saugiklis FF 10A H / 1000 V (10 x 38 mm); mA/µA diapazono saugiklis FF 800 mA H / 600 V (6 x 32 mm)). Prietaisas gali išbandyti savo saugiklius (neatidarant prietaiso). Multimetrą maitina 7,4 V / 2200 mAh ličio baterija. Komplekte yra CAT III 1000V ir CAT IV 600V saugos kategorijos bandomieji laidai su antgaliais.

Produkto parametrai:

- visiškai atitinka IEC / EN61010-1 ir turi dvigubą izoliaciją
- priskiriami CAT III 1000V kategorijai - vidinis el. įrenginys, įskaitant tris-fazių pasiskirstymas
- priskiriami CAT IV 600V kategorijai - lauko el. montavimas (tvirtinimo elementai, vidinio montavimo pradžia)
- Ekrano tipas spalvotas (64K spalvų), grafinis TFT LCD 3,5" su taškine matrica 320 x 240 taškų
- maksimalus rodmuo yra 60000,
- 60000 dažnio matavimo rodmenų ekranas
- Talpos matavimo ekranas 6000
- nustatymų diapazonai automatinis arba rankinis
- Didelis tikslumas
- Kintamosios įtampos matavimo diapazonai - 60 mV / 1000 V, kai dažnis nuo 45 Hz iki 100 kHz
- Kintamosios srovės matavimo diapazonai - 600 μA / 10 A, kai dažnis nuo 45 Hz iki 10 kHz
- Nuolatinės srovės įtampų matavimo diapazonai - 60 mV / 1000 V
- Nuolatinės srovės matavimo diapazonai - 600 μA / 10 A
- AC+DC matavimo diapazonai (kintamosios įtampos su nuolatinės srovės komponentu) - 60 mV / 1000 V
- AC+DC matavimo diapazonai (kintamosios srovės su nuolatinės srovės komponentu)- 600 µA / 10A
- pasipriešinimo diapazonai - 600 Ω / 60 MΩ
- kondensatorių talpos matavimo diapazonai - 6.00 nF / 60,00 mF
- matavimo diapazonai nuo 60 Hz iki 60 MHz
- Stačiakampių signalų generatorius nuo 0,5 Hz iki 4800 Hz
- Matavimo diapazonas nuo 10 % iki 99 % (nuo 10 Hz iki 2 kHz)
- impulsų pločio matavimo diapazonas nuo 0 iki 250,0 ms
- laidumo matavimo diapazonas 60nS
- temperatūros matavimo diapazonas -40 °C ~ 1000 °C, (su pridedamomis K tipo termoelementais, nikeliu)-chromas-nikelis-silicio tik iki + 230 °C)
- analoginė skalė Bargraf, 61 padalos
- TRMS, įtampos vidutinės kvadratinės vertės įtampos st. įtampos ir srovių matavimas
- matuojant kintamąją įtampą, antriniame ekrane galima matuoti dažnį arba įtampos darbo ciklą
- antriniame ekrane taip pat galima išmatuoti kintamosios srovės komponentą, sumontuotą ant nuolatinės įtampos
- duomenų registravimas 20000 reikšmių
- santykinio matavimo režimas
- galimybė matuoti logaritminėmis dBV ir dBm vertėmis, tuo pačiu metu antriniame ekrane rodant įtampą V
- galimybė išsaugoti išmatuotų verčių pavyzdžius nuo 1 sek. iki 1 val. intervalu, įskaitant laiką, kurį galima išsaugoti (iki kelių dienų)
- mAX ir MIN viršūnių matavimas su 1 ms atsaku
- Blogo laidų sujungimo požymis
- Išsikrovusio akumuliatoriaus indikacija
- automatinis išsijungimas (miegojimas tuščiąja eiga, tuščiąją eigą galima nustatyti MENIU)
- Apsauga nuo įtampos įėjimų perkrovos
- srovės įėjimų apsauga greitaisiais saugikliais
- įėjimo varža 10MΩ
- diodų ir puslaidininkinių perėjimų, kurių įtampa nuo 0 iki 3 V, bandymas
- Akumuliatorius maitinamas iš 7,4 V / 2200 mAh ličio ličio baterijos
- tiekiamas USB kabelis su keitikliu, programinę įrangą galima atsisiųsti iš gamintojo svetainės: https://meters.uni-trend.com/product/ut181a/
- Neprivalomas UT-Galima įsigyti D08 "Bluetooth" adapterį
- tiekiamas nuolatinės srovės 10 V / 500 mA maitinimo šaltinis su priedais
- taip pat galimas matavimas elmag. 1V/m intensyvumo laukas su papildoma 5% paklaida


Techniniai parametrai:
(tikslumas nustatomas esant 23 °C ± 5 °C ir santykinei drėgmei, ne didesnei kaip 75 %, kalibravimas rekomenduojamas kartą per metus)


- Nuolatinės srovės įtampos matavimas (įėjimo varža 10 MΩ):
( diapazonas / skiriamoji geba / tikslumas )
60.00 mV / 1µV / ± 0,025 % + 20
600.00 mV / 10µV / ± 0,025 % + 5
6.0000 V / 0,1 mV / ± 0,025 % + 5
60.000 V / 1mV / ± 0,025 % + 5
600.00 V / 10 mV / ± 0,03 % + 5
1000.0 V / 0,1 V / ± 0,03 % + 5


- Kintamosios srovės įtampos matavimas ( įėjimo varža apie 10 MΩ ; nuo 45 Hz iki 1 kHz ; nuo 1 kHz iki 10 kHz ; nuo 10 kHz iki 20 kHz ; nuo 20 kHz iki 100 kHz ):
( diapazonas / skiriamoji geba / tikslumas iki 1 kHz / tikslumas iki 10 kHz / tikslumas iki 20 kHz / tikslumas iki 100 kHz)
60.00 mV / 1µV / ± 0,6 % +60 / ± 1,2 % + 60 / ± 3 % + 60 / ± 4 % + 60
600.00 mV / 10µV / ± 0,3 % +30 / ± 1,2 % +40 / ±3 % +40 / ±4 % +40
6.0000 V / 0,1 mV / ± 0,3 % +30 / ± 1,2 % +40 / ±3 % +40 / ±4 % +40
60.000 V / 1 mV / ± 0,3 % +30 / ± 1,2 % + 40 / ± 3 % + 40 / ± 4 % + 40
600.00 V / 10 mV / ± 0,3 % +30 / ± 1,2 % + 40 / ± 3 % + 40 / tik orientacinis
1000.0 V / 0,1 V / ± 0,6 % + 30 / ± 3 % + 40 / ± 6 % + 40 / tik orientacinis


- AC+DC įtampos matavimas ( įėjimo varža apie 10 MΩ ; nuo 45 Hz iki 1 kHz ; nuo 1 kHz iki 10 kHz ; nuo 10 kHz iki 35 kHz ):
( diapazonas / skiriamoji geba / tikslumas iki 1 kHz / tikslumas iki 10 kHz / tikslumas iki 35 kHz)
60.00 mV / 1µV / ± 1 % +80 / ± 3 % + 40 / ± 6 % + 60
600.00 mV / 10µV / ± 1 % +80 / ± 3 % + 40 / ± 6 % + 40
6.0000 V / 0,1 mV / ± 1 % +80 / ± 3 % + 40 / ± 6 % + 40
60.000 V / 1 mV / ± 1 % +80 / ± 3 % + 40 / ± 6 % + 40
600.00 V / 10 mV / ± 1 % +80 / tik orientacinis / tik orientacinis
1000.0 V / 0,1 V / ± 1,2 % + 80 / tik orientacinis / tik orientacinis


- Nuolatinės srovės matavimas :
( diapazonas / skiriamoji geba / tikslumas )
600.0 μA / 0,01 μA / ± 0,25 % + 20
6000.0 μA / 0,1 μA / ± 0,25 % + 2
60.000 mA / 1μA / ± 0,7 % + 2
600.0 mA / 10μA / ± 0,15 % + 2
6.000 A / 0,1 mA / ± 0,5 % + 3
10.000 A / 1m A / ± 0,5 % + 2


- Kintamosios srovės matavimas ( nuo 45 Hz iki 1 kHz; nuo 1 kHz iki 10 kHz ):
( diapazonas / skiriamoji geba / tikslumas iki 1 kHz / tikslumas iki 10 kHz )
600.00 μA / 0,01 μA / ± 0,6 % + 40 / ± 1,2 % + 40
6000.0 μA / 0,1 μA / ± 0,6 % + 20 / ± 1,2 % + 40
60.000 mA / 1µA / ± 0,6 % + 40 / ± 1,2 % + 40
600.00mA / 10µA / ± 0,6 % + 20 / ± 1,2 % + 40
10.000A / 1m A / ± 1 % + 20 / ± 3 % + 40


- AC+DC srovės matavimas ( nuo 50 Hz iki 1 kHz; nuo 1 kHz iki 10 kHz ):
( diapazonas / skiriamoji geba / tikslumas iki 1 kHz / tikslumas iki 10 kHz )
600.00 μA / 0,01 μA / ± 0,8 % + 40 / ± 2 % + 40
6000.0 μA / 0,1 μA / ± 0,8 % + 20 / ± 2 % + 40
60.000 mA / 1µA / ± 0,8 % + 40 / ± 2 % + 40
600.00mA / 10µA / ± 0,8 % + 20 / ± 2 % + 40
10.000A / 1m A / ± 1,2 % + 20 / ± 3 % + 40


- Varžos ir laidumo matavimai :
( diapazonas / skiriamoji geba / tikslumas)
600.00 Ω / 0,01 Ω / REL režimu: ± 0,05% + 10
6.0000 kΩ / 0,1 Ω / ± 0,05 % + 2
60.000 kΩ / 1Ω / ± 0,05 % + 2
600.00 kΩ / 1Ω / ± 0,05 % + 2
6.0000 MΩ / 0,1 kΩ / ± 0,3 % + 10
60.000 MΩ / 1 kΩ / ± 2 % + 10
60.00nS / 0,01nS / ± 2 % + 10 ( S = Siemens vienetas)


- Kondensatoriaus talpos matavimas :
( diapazonas / skiriamoji geba / tikslumas )
6.000 nF / 1 pF / ± 3,0 % + 10
60.00 nF / 10pf / ± 2,5 % + 5
600 nF iki 600 µF / 0,1 nF iki 0,01 µF / ± 2 % + 5
6 mF / 1 µF / ± 5 % + 5
60 mF / 10 µF / nenurodyta

- Dažnio, darbo ciklo ir periodo (impulso pločio) matavimas:
( diapazonas / skiriamoji geba / tikslumas)
60.000 Hz / 0,001 Hz / ± 0,02 % + 8
nuo 600 Hz iki 60 MHz / nuo 0,01 Hz iki 0,001 MHz / ± 0,01 % + 5
10-90 % ( nuo 10 Hz iki 2 kHz ) / 0,01 % / ± 1,2 % + 30
250 ms / 1 µs iki 0,1 ms / ± 1,2 % + 30


- ekrano tipas: 64K spalvotas TFT LCD ekranas su taškine matrica 320 x 240 px
- skaitmenų skaičius: 60000
- analoginė linija: 61 segmentas
- maitinimo šaltinis: LiIon 7,4 V / 2200 mAh baterija
- apsauga nuo 10A su saugikliu FF 10A H / 1000V (10 x 38 mm)
- saugiklio apsauga mA / µA saugiklis FF 800mA H / 1000V (6 x 32 mm)
- prietaiso matmenys: 225 x 103 x 59 mm
- svoris: apie 638 g (įskaitant akumuliatorių)
- darbinė temperatūra: nuo -20 °C iki 50 °C
- santykinė darbinė drėgmė nuo 0 °C iki 30 °C ne didesnė kaip 80 %; nuo 30 °C iki 40 °C ne didesnė kaip 75 %; nuo 40 °C iki 50 °C ne didesnė kaip 45 %;
- darbo aukštis nuo 0 iki 2000 m
- laikymo temperatūra: - nuo 30 °C iki 60 °C
- Galimybė įsigyti UT-D07 "Bluetooth" adapteris vertėms į kompiuterį perduoti
- Įrenginys atitinka standartus:
CETLus, CAT III 1000V, CAT IV 600V, dviguba izoliacija, apsauga nuo didesnės nei 1000V perkrovos
EN 61326-1: 2013; EN 61326-2-2: 2013
EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
Atitinka UL STD .: 61010-1, 61010-2-030
Sertifikuota pagal CSA STD. C22.2 Nr. 61010-1, 61010-2-030, 61010-2-033

- Gamintojas: UNI-TRENDAS
- www.uni-t.cz


Pakuotės turinys :

- UT181A multimetras su laikymo įdėklu
- 7,4 V / 2200 mAh ličio jonų akumuliatorius - įrenginyje
- F1 saugiklis: FF 800 mA H 1000 V (6 x 32 mm) - įrenginyje
- Saugiklis F2: FF 10A H 1000V (10 x 38 mm) - įrenginyje
- 1x USB kabelis su optiniu įtaisu-el. konverteris
- 2 x K-tipo termoporos (nikelio-chromas-nikelis-silicio) iki + 230 °C)
- 1 pora bandomųjų laidų su CAT III 1000 V, CAT IV 600 V smaigaliais
- 1x temperatūros jungtis
- 1x įkrovimo jungtis
- Nuolatinės srovės maitinimo šaltinis 10 V / 500 mA
- naudojimo instrukcijos čekų, slovakų ir anglų kalbomis
