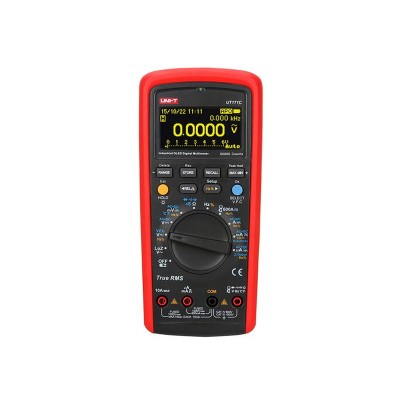

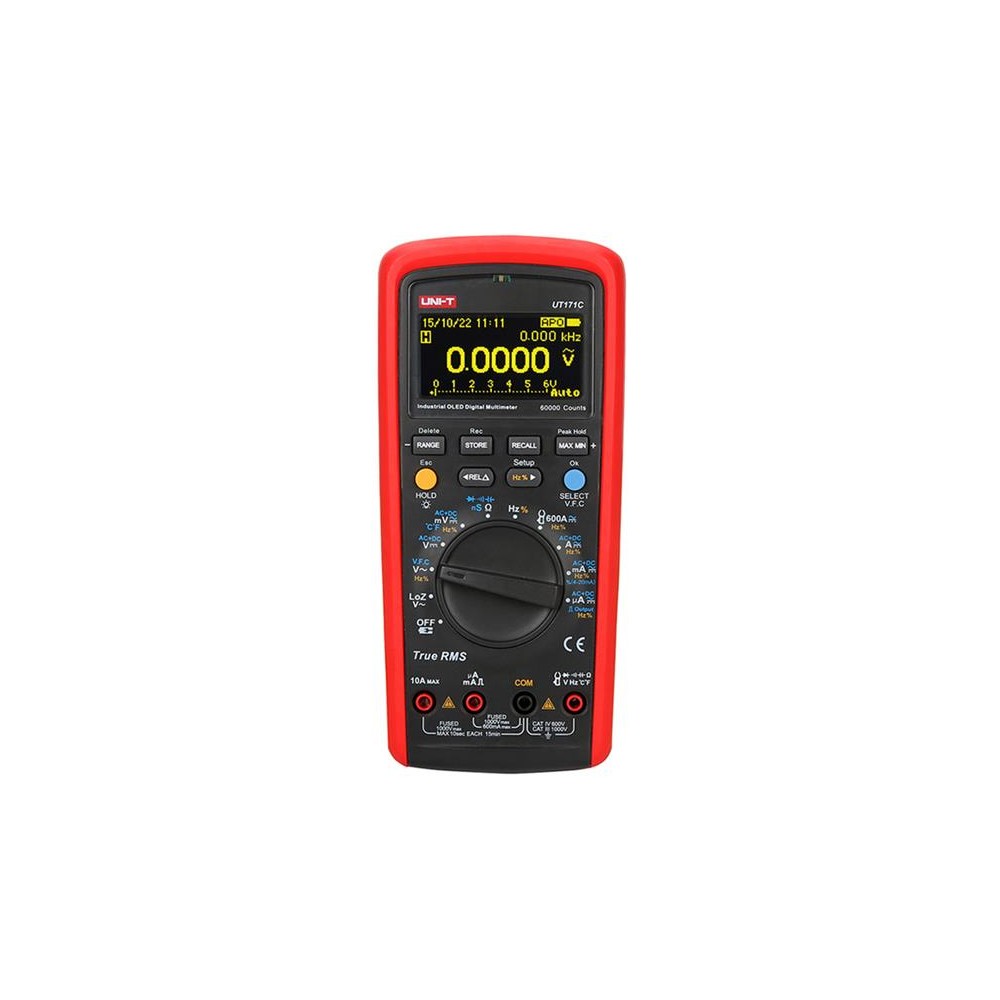

Multimetras UNI-T UT171C

Multimetras UNI-T UT171C
UT171 serijos multimetrai yra rankiniai-multimetrai su automatiniu ir rankiniu diapazono perjungimu ir 4 3/4 - 4 5/6 skaitmenų skiriamoji geba. Šie prietaisai priklauso aukštesniajai viduriniajai klasei, išsiskiria kokybišku dizainu ir patikimumu, taip pat tinka naudoti pramonėje. Jais galima matuoti kintamosios / nuolatinės srovės įtampas ir sroves, varžą, diodų bandymą, vientisumo bandymą, talpą, dažnį, darbo ciklą, temperatūrą, 4-20 mA srovės kilpa, laidumas, VFC, NCV. Prietaisuose galima saugoti duomenis ir prisijungti per USB su optiniu atskyrimu arba per "Bluetooth".

Svetainė UNI-T UT171C multimetras yra geriausias UT171 serijos prietaisas.
Kitaip nei UT171A, UT171C turi didesnį varžos ir talpos matavimo diapazoną, taip pat matuoja laidumą (atvirkštinę varžą). Ekrano tipas - OLED su taškine matrica. Įtampos, srovės ir dažnio rodmenų diapazonas yra ± 60000, o talpos matavimų - ± 6000. Displėjuje yra analoginė juosta-grafikas su 31-dalis. Atnaujinimo dažnis 4-5 kartus per sekundę. Saugikliai apsaugomi vamzdeliniais saugikliais (diapazono 10 A saugiklis FF 10A H / 1000 V (10 x 38 mm); diapazono mA / µA saugiklis FF 800 mA H / 600 V (6 x 32 mm)). Prietaisas gali išbandyti savo saugiklius (neatidarant prietaiso). Multimetrą maitina 7,4 V / 1800 mAh ličio baterija. Matavimo diapazoną galima pasirinkti automatiškai arba rankiniu būdu. Komplekte yra CAT III 1000 V ir CAT IV 600 V saugos kategorijos bandomieji laidai su antgaliais.

Produkto parametrai:

- visiškai atitinka IEC / EN61010-1 ir turi dvigubą izoliaciją
- priskiriami CAT III 1000V kategorijai - vidinis el. įrenginys, įskaitant tris-fazių pasiskirstymas
- priskiriami CAT IV 600V kategorijai - lauko el. montavimas (tvirtinimo elementai, vidinio montavimo pradžia)
- Didžiausias ekranas yra 60000, OLED tipo invertuotas ekranas su taškine matrica
- 60000 dažnio matavimo rodmenų ekranas
- Talpos matavimo ekranas 6000
- Daugumos matavimų atnaujinimo dažnis 4-5 kartus per sekundę
- nustatymų diapazonai automatinis arba rankinis
- Kintamosios įtampos matavimo diapazonai: 600 mV / 1000 V
- Kintamosios srovės matavimo diapazonai: 600 μA / 10 A
- Nuolatinės įtampos matavimo diapazonai: 600 mV / 1000 V
- Nuolatinės srovės matavimo diapazonai: 600 μA / 10 A
- Srovių matavimo diapazonai naudojant 60 ir 600 A replės
- varžos matavimo diapazonai: 600 Ω / 60 MΩ
- kondensatorių talpos matavimo diapazonai: 60,00 nF / 60,00 mF
- matavimo diapazonai nuo: 60 Hz iki 10 MHz
- Stačiakampių signalų generatorius nuo 0,5 Hz iki 4800 Hz
- darbo koeficiento matavimo diapazonas: nuo 1,0 % iki 99 %
- matavimo diapazono darbo ciklas: nuo 100,0 ms iki 0,100 µs
- laidumo matavimo diapazonas: 60nS
- temperatūros matavimo diapazonas: -40 °C ~ 1000 °C, (su pridedamu K-tipo termoelementas nikelio-chromas-nikelis-silicio tik iki + 230 °C)
- Didelis tikslumas
- Analoginė skalė Bargraf, 31 padalijimas
- TRMS, įtampos vidutinės kvadratinės vertės įtampos st. įtampos ir srovių matavimas
- matuojant kintamąją įtampą, antriniame ekrane galima matuoti dažnį arba įtampos darbo ciklą
- antriniame ekrane taip pat galima išmatuoti kintamosios srovės komponentą, sumontuotą ant nuolatinės įtampos
- duomenų registravimas 1000 verčių
- santykinio matavimo režimas
- mAX ir MIN viršūnių matavimas su 1 ms atsaku
- Blogo laidų sujungimo požymis
- Išsikrovusio akumuliatoriaus indikacija
- automatinis išjungimas (miegoti, kai neveikia)
- Apsauga nuo įtampos įėjimų perkrovos
- viršįtampių įėjimų apsauga greitaisiais saugikliais
- įėjimo varža 10MΩ
- Ne-kontakto įtampos aptikimas be bandomųjų zondų
- diodų ir puslaidininkinių perėjimų, kurių įtampa nuo 0 iki 3 V, bandymas
- Akumuliatorius maitinamas iš 7,4 V / 1 800 mAh ličio ličio baterijos
- tiekiamas USB kabelis su keitikliu, programinę įrangą galima atsisiųsti iš gamintojo svetainės: https://meters.uni-trend.com/product/ut171-serija/#Docs
- Galimybė įsigyti "Bluetooth" adapterį UT-D08
- tiekiamas nuolatinės srovės 10 V / 500 mA maitinimo šaltinis su priedais
- taip pat galimas matavimas elmag. 1V/m intensyvumo laukas su papildoma 5% paklaida


Techniniai parametrai:
( tikslumas nustatomas esant 23 °C ± 5 °C ir santykinei oro drėgmei, mažesnei arba lygiai 75 %)


- Nuolatinės srovės įtampos matavimas (įėjimo varža yra 10 MΩ):
( diapazonas / skiriamoji geba / tikslumas)
600.00 mV / 10µV / ± 0,025 % + 5
6.0000 V / 0,1 mV / ± 0,025 % + 5
60.000 V / 1mV / ± 0,025 % + 5
600.00 V / 10 mV / ± 0,03 % + 5
1000.0 V / 100 mV / ± 0,03 % + 5


- Kintamosios srovės įtampos matavimas (įėjimo varža yra 10 MΩ, 45 Hz - 1 kHz):
( diapazonas / skiriamoji geba / tikslumas )
600.00 mV / 10µV / ± 0,4 % + 40
6.0000 V / 0,1 mV / ± 0,025 % + 5
60.000 V / 1mV / ± 0,025 % + 5
600.00 V / 10 mV / ± 0,03 % + 5
1000.0 V / 100 mV / ± 0,03 % + 5
LoZ 100,0 V / 0,1 V / ± 2,0 % + 10
V.F.C. 600V/1000V / 0,01 V/0,1 V / ± 2,0 % + 10


- Nuolatinės srovės matavimas :
( diapazonas / skiriamoji geba / tikslumas )
600.0 μA / 0,01 μA / ± 0,25 % + 20
6000.0 μA / 0,1 μA / ± 0,25 % + 2
60.000 mA / 1μA / ± 0,7 % + 2
600.0 mA / 10μA / ± 0,15 % + 2
6.000 A / 0,1 mA / ± 0,5 % + 3
10.000 A / 1m A / ± 0,5 % + 2
% (4-20 mA) / 0,01 % / ± 0,5 % + 2


- Kintamosios srovės matavimas ( nuo 45 Hz iki 1 kHz ):
( diapazonas / skiriamoji geba / tikslumas )
600.00 μA / 0,01 μA / ± 0,75 % + 20
6000.0 μA / 0,1 μA / ± 0,75 % + 20
60.000 mA / 1µA / ± 0,75 % + 20
600.000mA / 10µA / ± 0,75 % + 20
6.0000 A / 0,1 mA / ± 1,5 % + 20
10.000A / 1m A / ± 1,5 % + 5


- Nuolatinės srovės matavimas naudojant srovės gnybtą :
diapazonas 60A ( prie 10mV/A ) / skiriamoji geba 0,001A / tikslumas ±(1,0% + 30)
diapazonas 600A ( prie 1mV/A ) / skiriamoji geba 0,01A / tikslumas ±(1,0% + 30)

- Kintamosios srovės matavimas naudojant srovės gnybtą :
diapazonas 60A ( esant 10mV/A ) / skiriamoji geba 0,001A / tikslumas ±(1,2% + 30)
diapazonas 600A ( esant 1mV/A ) / skiriamoji geba 0,01A / tikslumas ±(1,2% + 30)


- Varžos ir laidumo matavimas :
( diapazonas / skiriamoji geba / tikslumas )
600.00 Ω / 0,01 Ω / ± 0,05 % + 10
6.0000 kΩ / 0,1 Ω / ± 0,05 % + 2
60.000 kΩ / 1Ω / ± 0,05 % + 2
600.00 kΩ / 10Ω / ± 0,05 % + 2
6.0000 MΩ / 100 Ω / ± 0,15 % + 5
60.000 MΩ / 1 kΩ / ± 3 % + 2
60.00nS / 0,01nS / ± 1 % + 10 (S = Siemens vienetas)

- Kondensatoriaus talpos matavimas :
( diapazonas / skiriamoji geba / tikslumas )
6.000 nF / 1 pF / ± 3,0 % + 30
60.00 nF iki 600,0 µF / 10pf iki 100 nF / ± 2,5 % + 5
6.000 mF iki 60,00 mF / 1 µF iki 10 µF / ± 10 %


- Dažnio, darbo ciklo ir periodo matavimas :
( diapazonas / skiriamoji geba / tikslumas )
60.000 Hz iki 10 000 MHz / 0,0001 Hz iki 0,001 MHz / ± 0,01 % + 5
0.1 % iki 99,9 % / 0,1 % / ± 3,0 % + 40
100.0 ms iki 0,100 µs / 0,1 ms iki 0,001 µs / ± 0,1 % + 5


- Stačiakampių signalų generatorius :
Dažnis 0,5 Hz iki 4800 Hz / 0,1 Hz yra pakopinis lygis / tikslumas ± 0,01 % + 5
Darbinis santykis nuo 0 % iki 100 % / 0,1 % yra žingsninis lygis / tikslumas ± 0,5 %
Amplitudė / 0,8 Vp / tikslumas ± 0,2 Vp



- Ekrano tipas inversinis, OLED su taškine matrica
- mėginių ėmimo dažnis: nuo 4 iki 5 per sek
- skaitmenų skaičius : 60000
- Analoginė linija: 31 segmentas
- Maitinimo šaltinis: LiIon 7,4 V / 1800 mAh akumuliatorius
- apsauga nuo 10A su saugikliu FF 10A H / 1000V (10 x 38 mm)
- saugiklio apsauga mA / µA saugiklis FF 800mA H / 1000V (6 x 32 mm)
- prietaiso matmenys: 206 x 95 x 53 mm
- svoris: apie 500 g (įskaitant baterijas)
- darbo temperatūra: nuo 0 °C iki 40 °C
- darbinė santykinė oro drėgmė nuo 0 °C iki 30 °C mažesnė arba lygi 75 %, nuo 30 °C iki 40 °C mažesnė arba lygi 50 %
- laikymo temperatūra: - nuo 10 °C iki 50 °C
- Galimybė įsigyti srovės gnybtą, kurio diapazonas iki 600 A
- Įrenginys atitinka standartus:
CETLus, CAT III 1000V, CAT IV 600V, dviguba izoliacija, apsauga nuo didesnės nei 1000V perkrovos
EN 61326-1: 2013; EN 61326-2-2: 2013
EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
Atitinka UL STD .: 61010-1, 61010-2-030
Sertifikuota pagal CSA STD. C22.2 Nr. 61010-1, 61010-2-030, 61010-2-033

- Gamintojas : UNI-TRENDAS
- www.uni-t.cz


Pakuotės turinys :

- Multimetras UT171C su laikymo dėklu
- 7,4 V / 1800 mAh ličio jonų akumuliatorius - įrenginyje
- Saugiklis F1 : FF 800mA H 1000V (6 x 32 mm) - įrenginyje
- Saugiklis F2: FF 10A H 1000V (10 x 38 mm) - įrenginyje
- USB kabelis su optiniu įtaisu-el. konverteris
- k tipo termoporos (nikelio-chromas-nikelis-silicio) iki + 230 °C)
- bandomieji laidai su CAT III 1000V, CAT IV 600V antgaliais
- Nuolatinės srovės maitinimo šaltinis 10 V / 500 mA su priedais
- naudojimo instrukcijos čekų, slovakų ir anglų kalbomis
