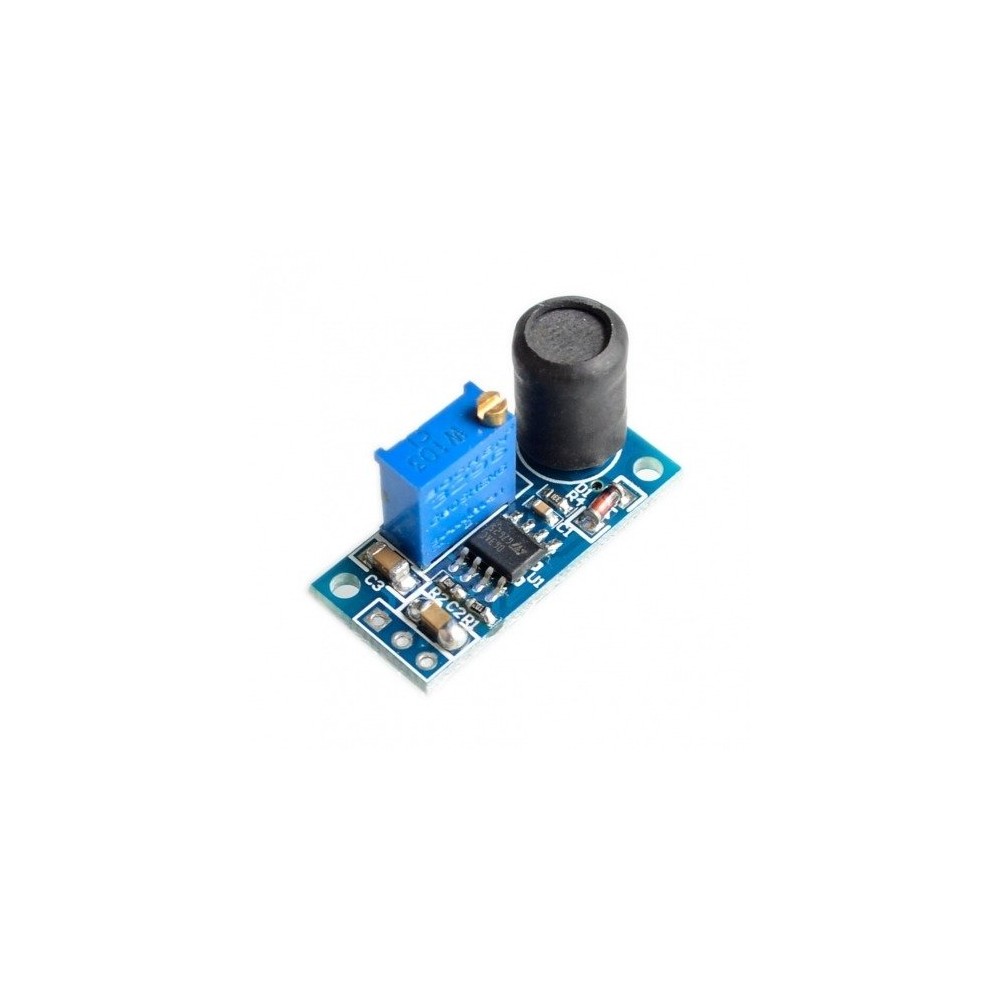

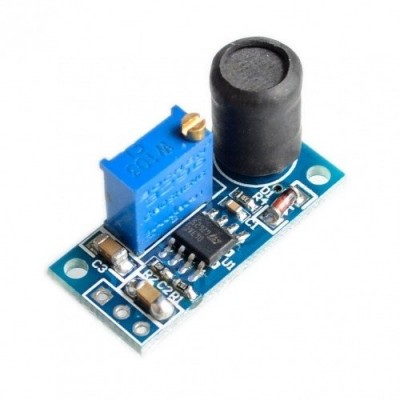

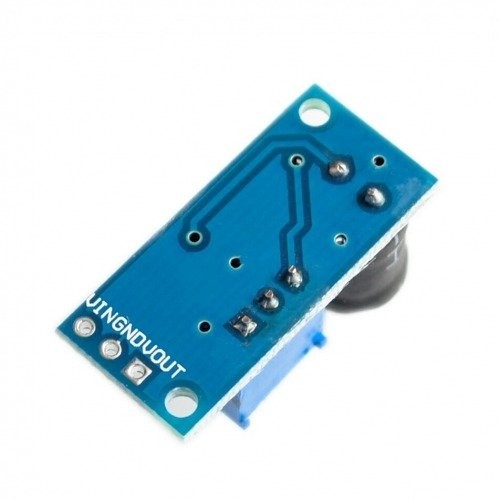

Przetwornica Step-Up / Step-down / Inverting Switching Regulators - 3,5-36V - nisko prądowa - MC34063A

  Opis produktu

 Przetwornica oparta na MC34063A na napięcie wejściowe 3.6-36V. Napięcie wyjściowe regulowane. Układ może działać jako przetwornica step-up, step-down, lub odwracająca polaryzację w zależności od parametrów cewki.

W tej konfiguracji przetwornica działa jako Step-Up.

Do zmiany trybu pracy niezbędna jest  wymiana cewki na wartości podane w nocie katalogowej układu MC34063A:

Step -Up 170 uH

Step- Down 220 uH

Voltage Inverting 88 uH.

  Dane techniczne

• Napięcia zasilania: 3,6 V do 36 V
• Napięcie wyjściowe regulowane
• Prąd wyjściowy: 1 A
• Datasheet - dane techniczne

 Dodatkowa informacja

Przetwornica posiada do regulacji precyzyjny potencjometr wieloobrotowy, który nie działa na pełnej skali regulacji lecz jedynie w pewnym fragmencie. Jeśli przetwornica nie reaguje na kręcenie potencjometrem, proszę kręcić nim do wyczucia lekkiego oporu mechanicznego w jedną lub drugą stronę.

W zestawie

• Przetwornica Step-Up, 3,5-36V - na od 4 do 36V - nisko prądowa - 1szt.
