Oświetlenie LED 5050 WS2812B - 8 Bits Pierścień LED RGB

Oświetlenie LED 5050 WS2812B - 8 Bits - 8 x WS2812

   Opis produktu

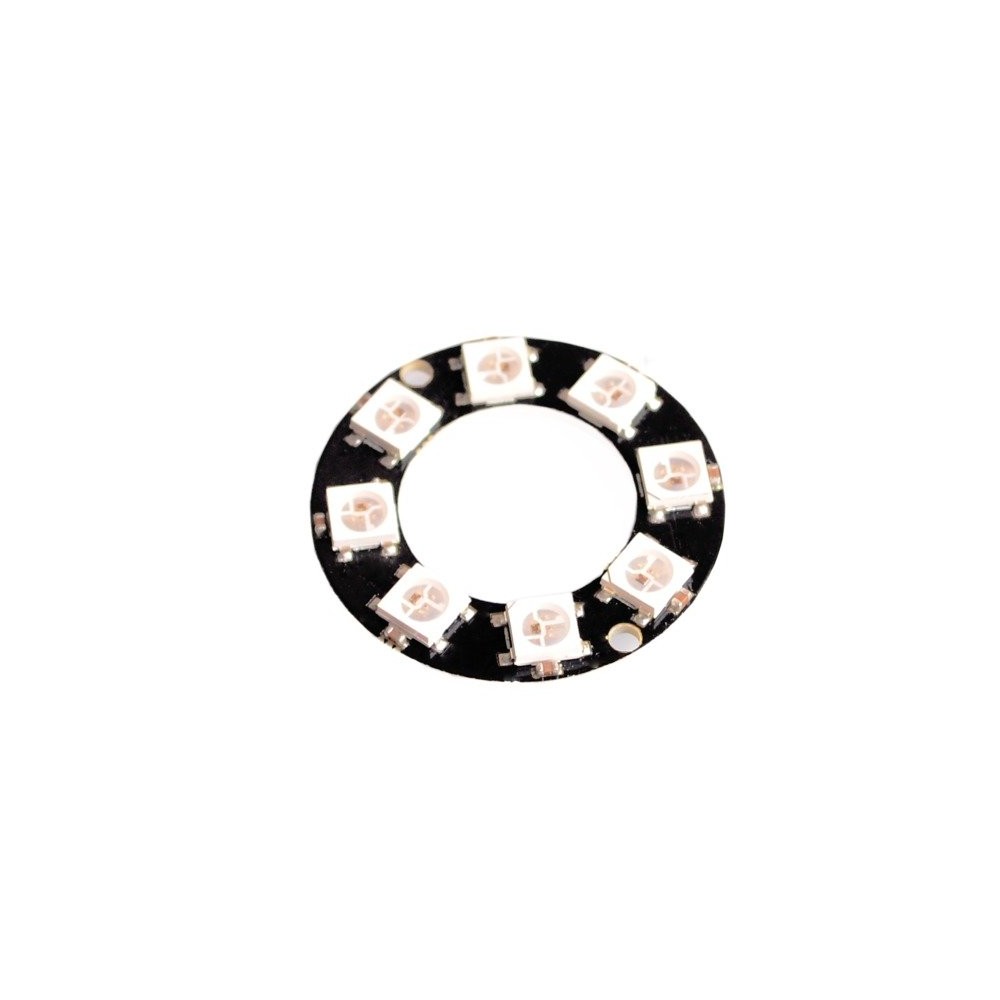

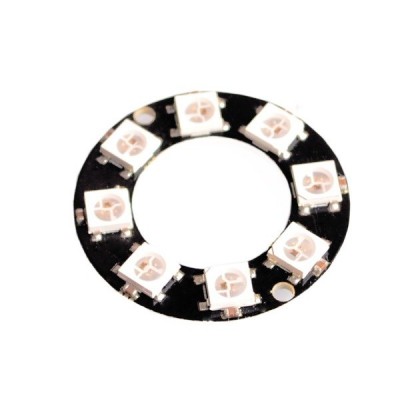

Pierścień składający się z 8 diod LED RGB WS2812B ze zintegrowanym sterownikiem, które są indywidualnie adresowane.

• Obsługa modułu odbywa się za pomocą jednego przewodu.
• Diody umiejscowione są na okregłu o średnicy 23mm w sposób równomierny, a każda z nich pobiera 18mA (łącznie 144mA).
• Pierścień zasilany jest napięciem 5V.

Protokół komunikacyjny pozwala na szeregowe łączenie modułów diod. Kolejny łańcuch podłączany jest do złącza wyjściowego. łącząc ze sobą 5V, GND, DOUT z DIN. W przypadku użycia więcej niż 500 diod, pamięć RAM w Arduino Uno może się wyczerpać.

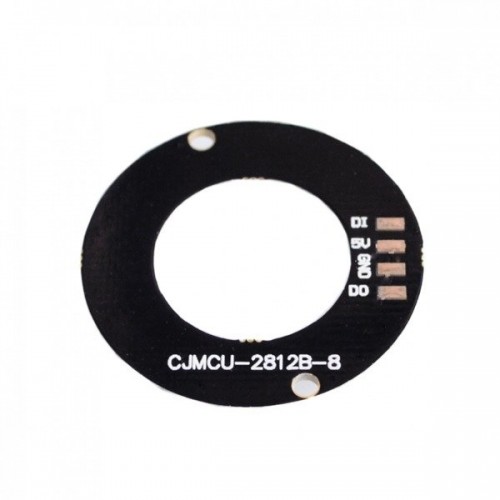

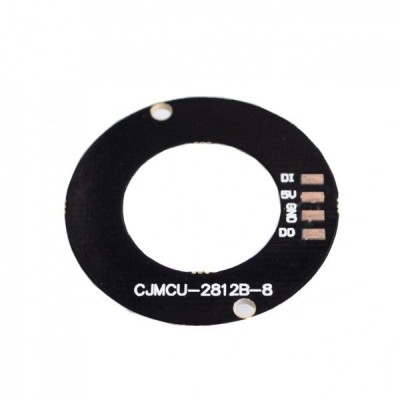

  Podłączenie

•  GND - masa modułu
• 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
• Data IN - cyfrowy sygnał sterujący z mikrokontrolera
• Data OUT - wyjście do podłączenia następnego pierścienia

Dane techniczne

•  Napięcie zasilania: 5V
• Zastosowane diody: LED RGB WS2812B
• Ilość diod: 8szt
• Średnica zewnętrzna: 32mm
• Średnica wewnętrzna: 18mm
• Pobór prądu: ~145mA
