Generator funkcyjny XR2206 - 1Hz do 1MHz - do samodzielnego złożenia DIY

Generator funkcyjny XR2206  - 1Hz do 1MHz

zestaw DIY do samodzielnego złożenia

  Opis produktu

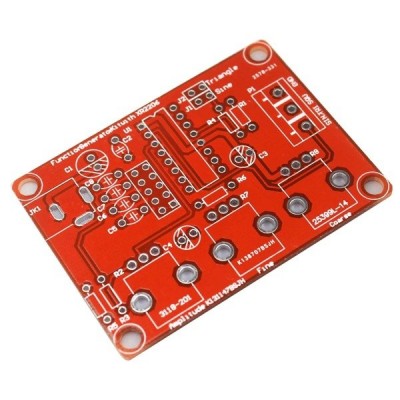

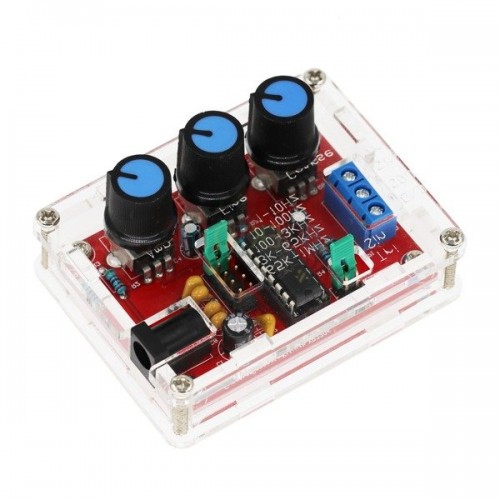

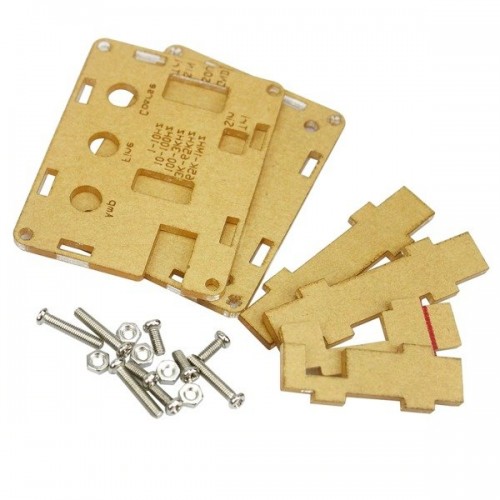

  Prosty generator funkcyjny oparty jest na układzie scalonym XR2206, którego trzeba samodzielnie złożyć. Całość zamknięta jest w  przeźroczystej estetycznej obudowie z pleksi.  Generowany jest sygnał w zakresie częstotliwości od 1Hz do 1MHz. Amplituda sygnałów wyjściowych od 0-3V jest dla sygnałów sinusoidalnych oraz trójkątnych, a 3V dla sygnału prostokątnego. Amplituda dla sygnału prostokątnego nie posiada regulacji.

Dedykowany dla początkujących elektroników, amatorów elektroniki jak i profesjonalistów, którzy poszukują taniego i prostego generatora funkcyjnego do domowych zastosowań.

  Dane techniczne

• Generator oparty na układzie XR2206
• Zakres częstotliwości: od 1 Hz do 1 MHz
• Potencjometr do regulowania amplitudy wyjściowej
• Zasilanie  (gniazdo DC-Jack): 9-12 V
• Wyjście sygnałowe:
• GND – masa wyjściowa
• SQR – wyjście sygnału prostokątnego
• SIN/Tri – wyjście sygnału sinusoidalnego lub trójkątnego
• Złącze:
• J1: do wyboru zakresu generowanych częstotliwości (zakresy częstotliwości nadrukowane na obudowie)
• J2: służy do wyboru rodzaju kształtu przebiegu pomiędzy sinusoidą a trójkątem
• Potencjometry:
• AMP –do regulacji wartości amplitudy wyjściowej dla wyjścia SIN/Tri
• Fine –do regulacji dokładnej częstotliwości wyjściowej
• Coar –do regulacji zgrubnej częstotliwości wyjściowej
• Uwaga: Brak zabezpieczeń przekroczenia dopuszczalnego napięcia zasilenia oraz odwrotnej polaryzacji - złe podłączenie spowoduje szkodzenie generatora.

W zestawie

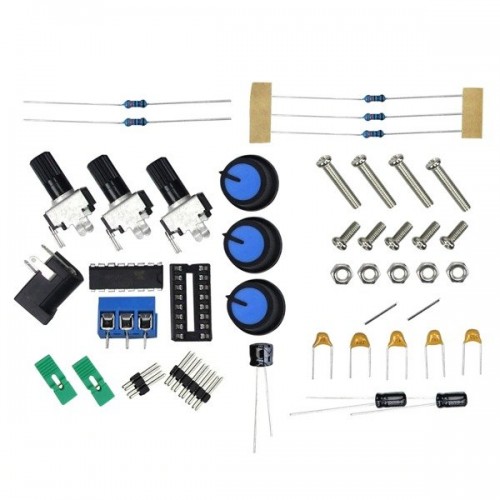

•  Generator funkcyjny XR2206  - 1Hz do 1MHz -  do samodzielnego złożenia DIY - 1 komplet
