Układ scalony - ULN2003ADR ULN2003A SOP-16 SMD - Darlington

  Opis produktu

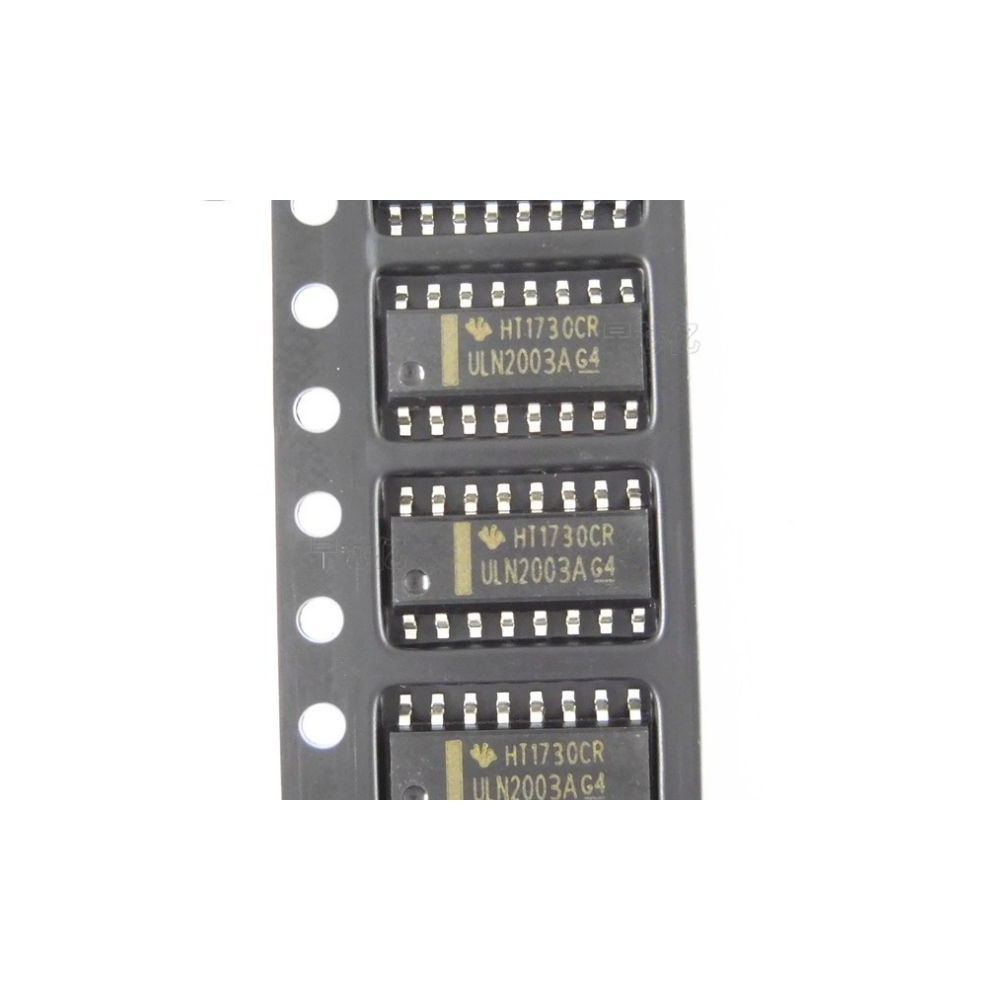

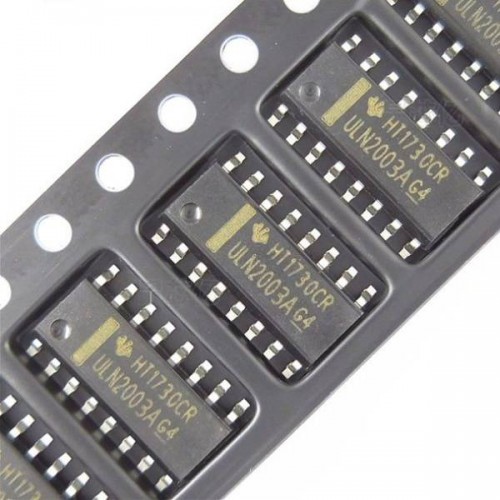

Układ scalony - ULN2003ADR ULN2003A SOP-16 w formie przeznaczonej do montażu powierzchniowego SMD. Układ Darlingtona jest popularnym i powszechnie stosowanym scalakiem w urządzeniach gdzie wykorzystuje się sterowanie indukcyjnością.

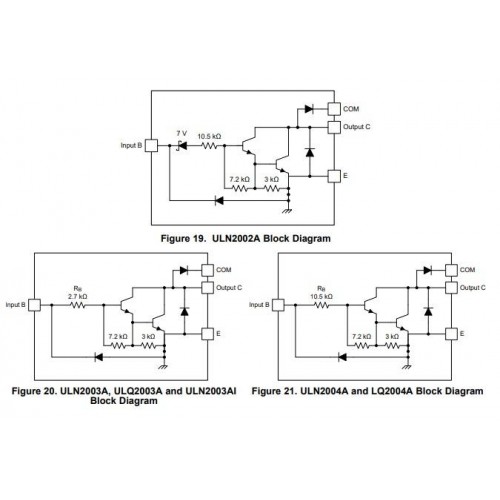

Przystosowany jest do pracy z takimi urządzeniami jak przekaźniki elektromagnetyczne, układy podświetlenia w wyświetlaczach, układach sterowniczych LED i innych. Układ posiada siedem par tranzystorów NPN (tablica tranzystorowa Darlingtona) z wysokim napięciem wyjścia, jak i diodami ze wspólną katodą dla przełączania obciążeń indukcyjnych. Niezwykłą zaletą układu jest możliwość łączenia równoległego pojedyńczych par tranzystorów tym samym zwiększając wydajność prądową, która dla jednej pary wynosi 500mA. Dodatkowym ułatwieniem jest zastosowanie rezystorów 2,7kOhm dla każdej pary do pacy bezpośrednio z układami TTL o napięciu 5V CMOS.

Układ został zaprojektowany specjalnie do użytku z urządzeniami PMOS od 14 do 25V. Każde wejście posiada diodę Zenera i rezystor aby kontrolować prąd wejściowy do bezpiecznego limitu.

  Dane techniczne

• Obudowa: SOP-16
• Prąd pojedyńczego Kolektora: 500 mA
• Maksymalne napięcie kolektor-emiter: 50V
• Maksymalne napięcie wejściowe: 30V

W zestawie

• Układ scalony - ULN2003ADR ULN2003A SOP-16 - 1szt.
